MATCH UP 8BMW MK2

”M-Power” BMW:n HiFi-äänentoistojärjestelmälle

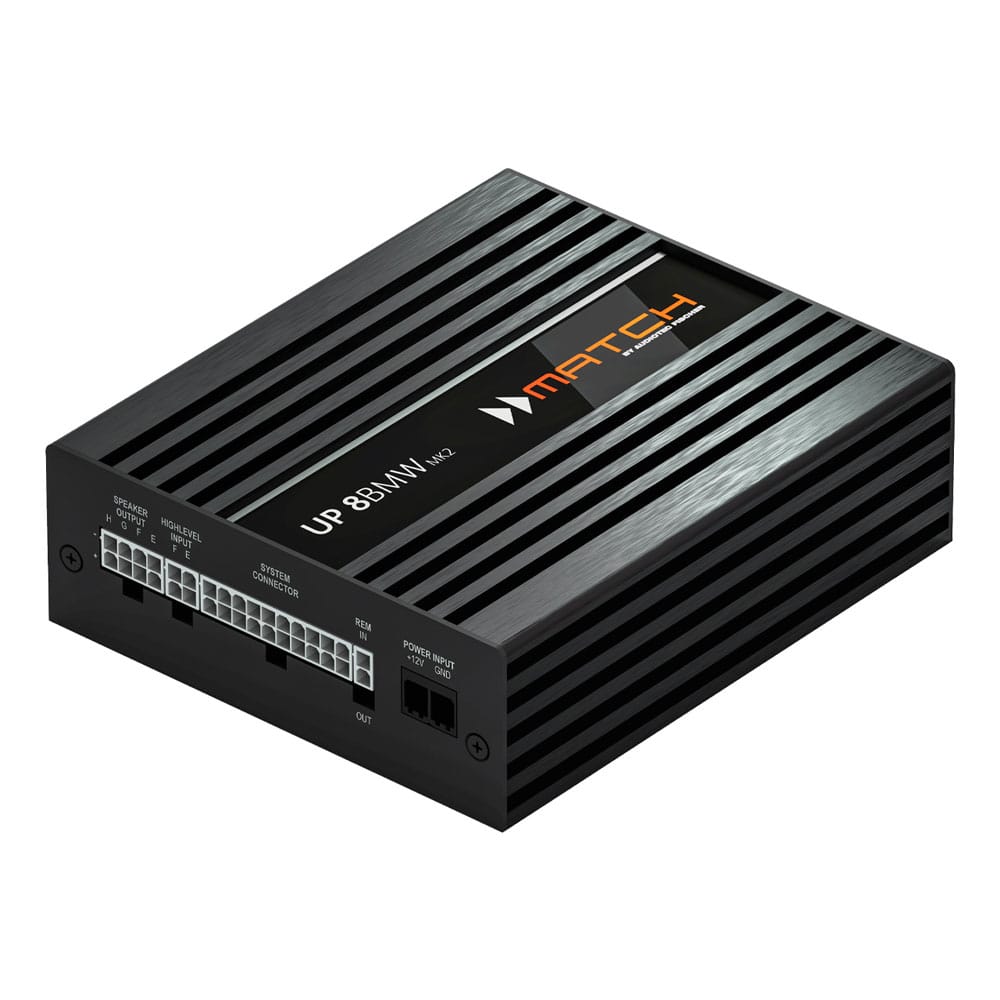

MATCH UP 8BMW MK2 on BMW:n HiFi-järjestelmille suunniteltu Plug & Play -”M-paketti”. Se yhdistää tehokkaan 8-kanavaisen Class GD -vahvistimen ja integroidun 9-kanavaisen DSP:n, tarjoten lisää tehoa ja dynamiikkaa vaikuttavaan HiFi-päivitykseen säilyttäen samalla siistin ja alkuperäistä järjestelmää kunnioittavan OEM-integraation.

Laite on suunniteltu BMW:n E- ja F-sarjan malleihin sekä G30/G31-malleihin (ennen faceliftia), joissa on BMW HiFi -äänentoistojärjestelmä (varustekoodi 676). Asennus tapahtuu auton alkuperäiseen vahvistinpaikkaan mukana toimitettavalla Plug & Play -johtosarjalla ja BMW-kohtaisella kiinnitysratkaisulla.

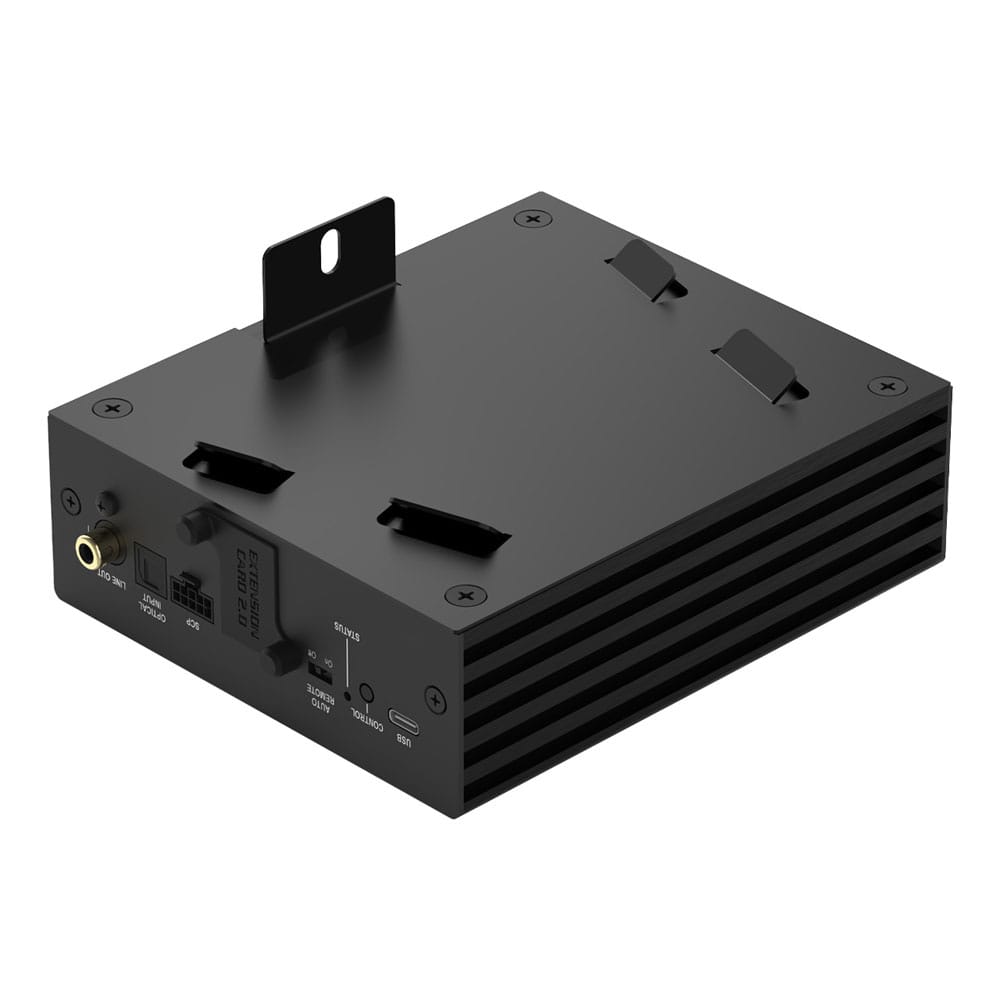

MK2-sukupolvessa kokonaisuutta on kehitetty entisestään. Uusi USB-C-liitäntä ja Extension Card 2.0 -laajennuspaikka mahdollistavat nykyaikaisen ja helposti laajennettavan järjestelmäintegraation.

UP 8BMW MK2 toimii BMW-päivityskokonaisuuden keskuksena ja voidaan yhdistää erinomaisesti muihin MATCH BMW -komponentteihin sekä HELIX COMPOSE -kaiuttimiin.

Saumaton integrointi ja tehokas suorituskyky kompaktissa koossa

UP 8BMW MK2 sisältää kuusi High Level -sisääntuloa OEM-kaiutinsignaaleille sekä ADEP.3-tekniikan, joka mahdollistaa luotettavan yhteensopivuuden useiden tehdassoittimien kanssa. Lisäksi käytettävissä on optinen digitaalitulo digitaalisten äänilähteiden liittämistä varten.

Vahvistimessa on kahdeksan vahvistinkanavaa:

• 6 × 65 W RMS @ 4 Ω
• 2 × 90 W RMS @ 4 Ω
• 2 × 160 W RMS @ 2 Ω subwooferkanaville

Näihin yhdistyvät 9 DSP-kanavaa, jotka mahdollistavat tarkan signaalinkäsittelyn ja erittäin joustavan äänen säädön.

Kompakti rakenne yhdistää suorituskyvyn ja liitettävyyden, ja MK2-version uusi Extension Card 2.0 -paikka tarjoaa lisää laajennusmahdollisuuksia. Järjestelmään voidaan lisätä esimerkiksi Bluetooth® HD -äänensiirto, ylimääräisiä analogisia tuloja tai tulevaisuuden signaalilähteitä.

USB-C-liitäntä mahdollistaa puolestaan helpon yhteyden DSP PC-Tool -ohjelmistoon.

Yhteensopivuus

Yhteensopiva BMW E- ja F-sarjan sekä G30/G31-mallien (ennen faceliftia) kanssa, joissa on BMW HiFi -äänentoistojärjestelmä (varustekoodi 676).

Kaikki RAM-moduulilla varustetut mallit on rajattu yhteensopivuuden ulkopuolelle (ajoneuvot 09/2019 alkaen).

Kiinnityslevy ei sovellu 1-sarjan E-malleihin.

ACO – Advanced 32 Bit CoProcessor

UP 8BMW MK2 hyödyntää Audiotec Fischerin omaa 32-bittistä ACO-alustaa, joka huolehtii erittäin nopeasti järjestelmän ohjaustehtävistä sekä useista edistyneistä äänenkäsittelytoiminnoista.

ACO mahdollistaa muun muassa:

• Augmented Bass Processing
• RealCenter
• kanavakohtaisen Input EQ:n
• AISA (Advanced Input Signal Analyzer) -toiminnon

AISA mahdollistaa tehdassoittimien signaalien helpon analysoinnin ja korjaamisen silloin, kun alkuperäinen soitin sisältää jo valmiiksi oman tehdaskohtaisen äänenmuokkauksensa.

DSP PC-Tool 6 ja TuneEQ – täydellinen äänenhallinta

MATCH UP 8BMW MK2 voidaan konfiguroida ammattimaisella ja helppokäyttöisellä DSP PC-Tool 6 -ohjelmistolla.

Laajat säätömahdollisuudet mahdollistavat erittäin tarkan äänen optimoinnin myös monimutkaisissa järjestelmäkokoonpanoissa. Uudet TuneEQ 2.0– ja TuneToTarget-toiminnot automatisoivat taajuusvasteen korjaamista ja nopeuttavat järjestelmän säätämistä.

Virtual Channel Processing – uuden sukupolven signaalireititys

Monikanavaisen äänentoistojärjestelmän optimaalinen säätäminen edellyttää joustavaa DSP-kanavien hallintaa. Erityisesti etu-, taka- ja keskikaiuttimien monitiejärjestelmissä perinteiset reititysratkaisut saavuttavat nopeasti rajansa.

Virtual Channel Processing (VCP) mahdollistaa myös erittäin monimutkaisten järjestelmien helpon konfiguroinnin yhdessä DSP PC-Tool -ohjelmiston kanssa. DSP-kanavat voidaan reitittää joustavasti ja Audiotec Fischerin omat SFX-äänitehosteet voidaan kohdistaa halutuille kanaville.

Ominaisuudet

• Tehokas 8-kanavainen Plug & Play -päivitysvahvistin, jossa integroitu 9-kanavainen 64-bittinen DSP.
• Suunniteltu erityisesti BMW E- ja F-sarjan sekä G30/G31-mallien (ennen faceliftia) HiFi-järjestelmälle (varustekoodi 676, ilman RAM-järjestelmää).
• Helppo ja saumaton asennus alkuperäiseen vahvistinpaikkaan mukana toimitettavalla Plug & Play -johtosarjalla ja kiinnityslevyllä.
• Täydellisesti yhdistettävissä MATCH UPGRADE -komponentteihin, kuten subwoofereihin, 2-tiejärjestelmiin ja keskikaiuttimiin sekä HELIX COMPOSE -kaiuttimiin.
• ACO – Advanced 32 Bit CoProcessor:
  • AISA ja Input EQ tulojen helppoon analysointiin ja korjaamiseen.
  • DLC (Dynamic Loudness Control) ja RTC (Remote Tone Control) äänenvoimakkuudesta riippuvaan basson ja diskantin säätöön.
  • TuneEQ automaattiseen taajuuskorjainten säätöön.
  • SFX Sound Effects – Augmented Bass Processing, RealCenter ja muut tehosteet.
• SOP Max (Stabilized Output Power) takaa vakaan lähtötehon käyttöjännitteestä riippumatta.
• Extension Card 2.0 -laajennuspaikka esimerkiksi Bluetooth® HD -äänensiirrolle, lisäanalogituloille tai tulevaisuuden signaalilähteille.
• Optinen SPDIF-tulo, näytteenottotaajuus 12–96 kHz.
• Mono RCA -lähtö ulkoiselle vahvistimelle, esimerkiksi MATCH UP 1FX -subwooferivahvistimelle.
• Kompakti ja tulevaisuuden tarpeisiin valmis SCP (Smart Control Port) kaukosäätimille ja lisävarusteille.
• Start-Stop-yhteensopiva, toimii jopa 6 voltin käyttöjännitteellä.
• Helppo konfigurointi intuitiivisella DSP PC-Tool -ohjelmistolla, jossa mukana VCP- ja TuneEQ-toiminnot.

Erillinen suora virtasyöttö auton akulta saattaa olla tarpeen, jos:

• UP 8BMW MK2 -vahvistinta käytetään muussa kuin sen vakiokäyttökohteessa eli BMW HiFi -äänentoistojärjestelmän (varustekoodi 676) päivityksenä (katso yhteensopivuus sivulta 26)
• järjestelmään kytketään tehokkaampia kaiuttimia, kuten 3 Ω:n HELIX COMPOSE -kaiuttimia, tai
• järjestelmään kytketään tehokkaampia subwoofereita, kuten 2 Ω:n MATCH UPGRADE -subwoofereita tai 2 Ω:n HELIX COMPOSE -kaiuttimia.

Tällöin vahvistimen sisäiset sulakkeet vaativat myös muutoksia.

URC.1, URC.3 tai Conductor

Erillinen säädin on lähes pakollinen lisävaruste, jotta subwooferin tasoa saa säädettyä kuunneltavan musiikin ja fiiliksen mukaan. Säätimen voi sijoittaa vaikkapa hanskalokeroon piiloon.

Helix URC.1
Match URC.1 -säädin riittää säätimeksi silloin kun ei tarvita muutakuin subintasonsäätö.
Match URC.1 on varustettu SCP-liittimellä, joten sen saa kytkettyä suoraan Match UP 8DSP:n SCP-liitäntään.

Helix URC.3
Match URC.3 säätimen CTRL1 -säädin voi olla vaikkapa Master Volume -säädin ja CTRL2 -säädin subintasonsäädin. MODE-napilla voit halutessasi vaihtaa säätöjen M1 ja M2 muistipaikkojen väliltä.
Match URC.3 on varustettu Control Input -liittimellä, joten sen liittämiseksi Match UP 8DSP:n SCP-liitäntään tarvitsee käyttää vahvistimen mukana tulevaa Match Control Input to SCP adapteria.

Helix CONDUCTOR
CONDUCTOR:in avulla hallitset kaikkia liitettyjä signaalilähteitä, sekä muistipaikkoja nopeasti ja voit ohjata toistoa toisto/tauko, kappale eteen/taakse + äänenvoimakkuutta lisäkortin kanssa.

DSP PC-Tool

Asennuksen jälkeen Match UP 8DSP MK2 DSP-vahvistimen säädöt pitää tehdä PC-läppärillä Audiotec Fischerin DSP PC-Tool 5, tai 6 -säätöohjelmalla. Säätöjen teon jälkeen pääset nauttimaan todella hyvästä äänentoistosta autossasi.

Kun Match DSP-vahvistin on PowerSediltä ostettu, niin PowerSedät auttavat sinua tarvittaessa säätöjen kanssa. Halutessasi voimme tehdä sinulle perussäätötiedoston, jossa kaikki DSP-prosessorin perusasetukset on tehty ja lähettää sen sähköpostiisi. Tuolloin sinun ei tarvitse kuin ladata tuo säätötiedosto läppärisi DSP PC-Tool -softalla Match DSP-vahvistimeesi.

Alla olevasta kuvasta on linkki Audiotec Fischerin nettisivulta löytyvälle DSP PC-Tool -säätösoftan lataussivulle.

DSP PC Tool 5 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 5 -ohjesivuun.

DSP PC Tool 6 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 6 -ohjesivuun.
