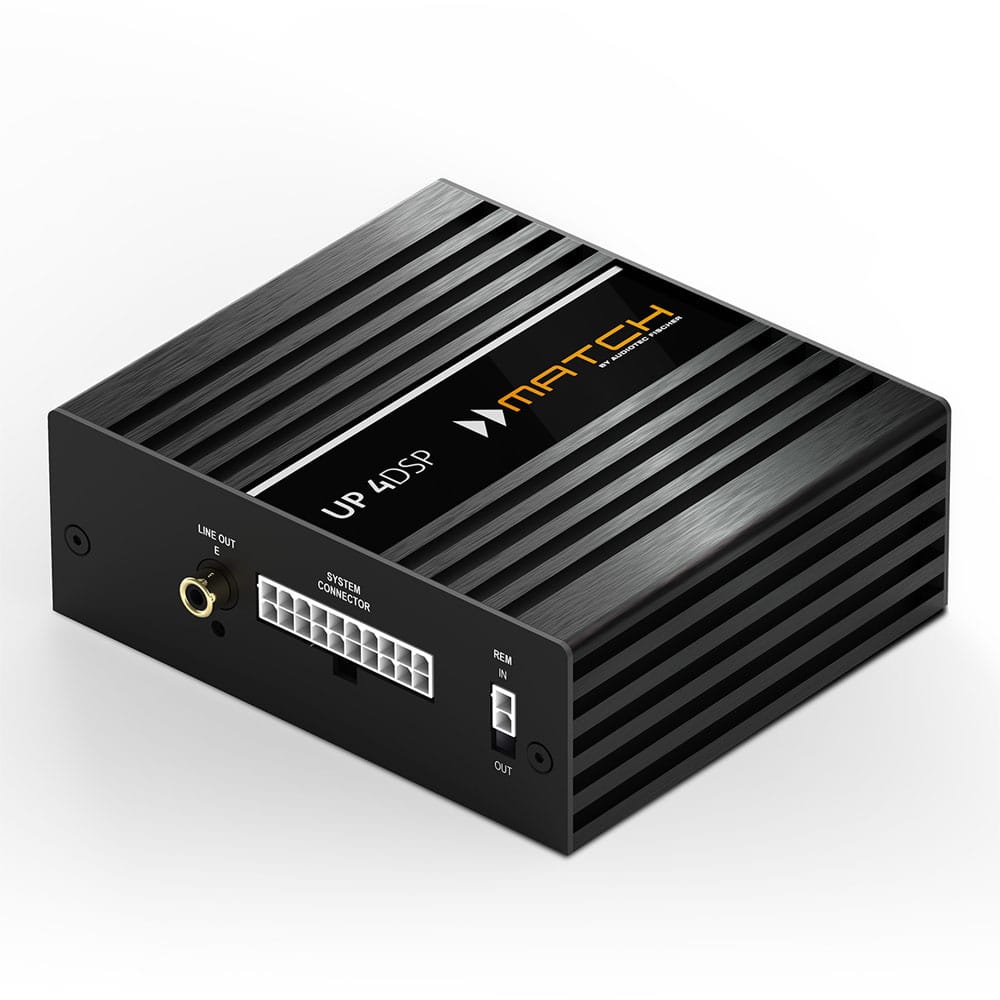

Match UP 4DSP

449,00€

Varastotuote: toimitusaika 1-3 arkipäivää

Tehokas päivitys perinteisiin OEM-äänijärjestelmiin
UP 4DSP laajentaa MATCH UP -mallistoa 4-kanavaisella vahvistimella, jossa on integroitu 5-kanavainen DSP – täydellinen ratkaisu ajoneuvoihin, joissa on yksinkertainen 2- tai 4-kanavainen tehdasradio ja halutaan selkeä parannus äänenlaatuun ilman suurten monikanavavahvistimien monimutkaisuutta. Se on suunniteltu merkittävästi parantamaan tehdasjärjestelmän ääntä ja integroitumaan huomaamattomasti ajoneuvoon – lopputulos kuuluu selvästi, mutta asennus ei huuda huomiota. 🔊

PowerSedät SUOSITTELEE!!!

HUOM!!!
Tarvitset tämän vahvistimen liittämiseen automallikohtaisen Match PP-adapterin ja Match PP-ISO 1, Match PP-ISO 2 tai Match PP-ISO 5 -liitoskaapelin.

Match UP 4DSP

Match UP 4DSP on DSP-vahvistin jossa on 4-kanavainen vahvistin ja 5-kanavainen DSP-prosessori. Alla vaihtoehtoja erilaisista laitteistoista joiden vahvistimeksi 4-kanavainen Match UP 4DSP käy.

Laitteisto vaihtoehto 1.
Passiivinen etupää + Takakaiuttimet

Laitteisto vaihtoehto 2.
Passiivinen etupää + Subwoofer

Laitteisto vaihtoehto 3.
Aktiivinen 2-tie etupää + Subwooferille oma monovahvistin

Laitteisto vaihtoehto 4.
Passiivinen etupää + Takakaiuttimet + Subwooferille oma monovahvistin

Match UP 4DSP perään kytkettävän tavaratilan subwooferin tulee olla tuplapuhekelainen 2 x 2 Ohminen malli, koska subwooferille on tehoa tarjolla 2 x 140W/rms 2 Ohmiin eli yhteensä 280W/rms. Tuo tehomäärä riittää mukavan subbaritaajuuksien toiston aikaansaamiseen.

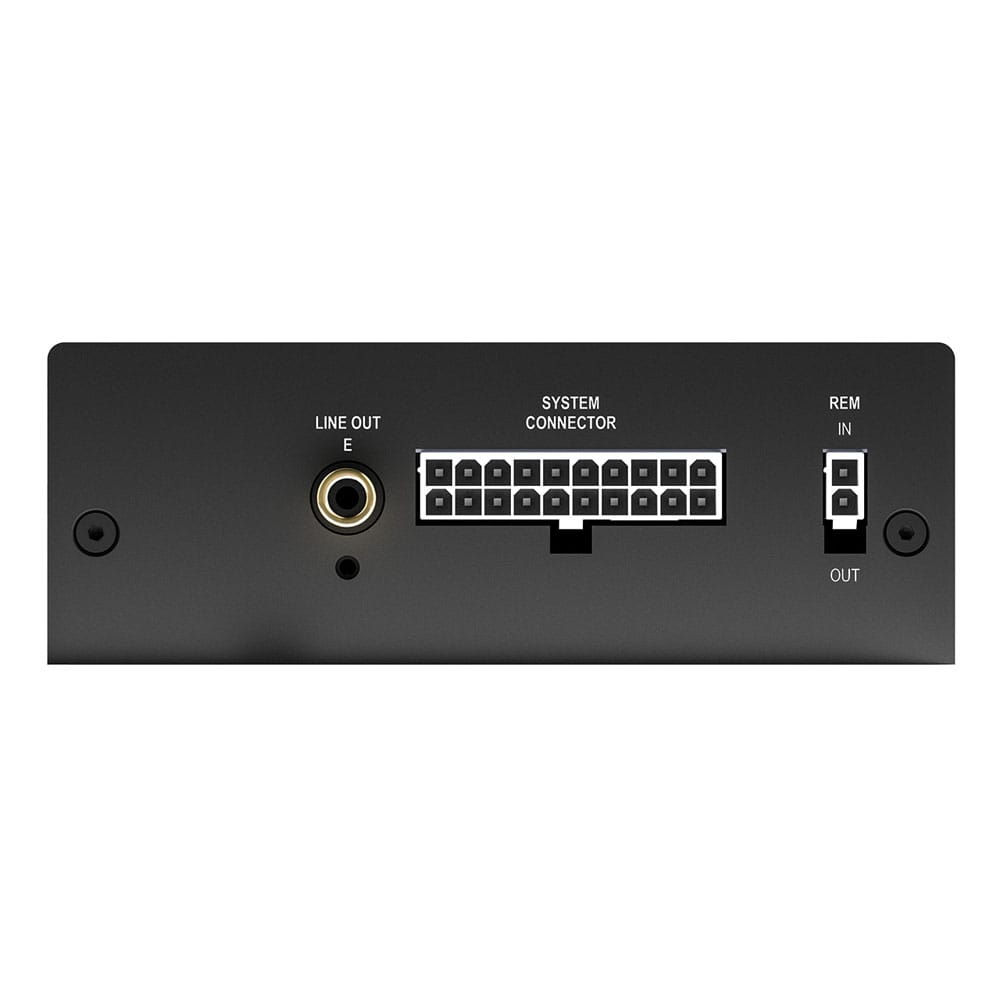

RCA ulostulo

Jos kuitenkin subille halutaan oma tehokas monovahvistimensa, niin laitteesta löytyy myös RCA-ulostulo jolle DSP-prosessorissa on oma kanavansa. Tuon RCA-ulostulon perään voi kytkeä subwooferin vahvistimen.

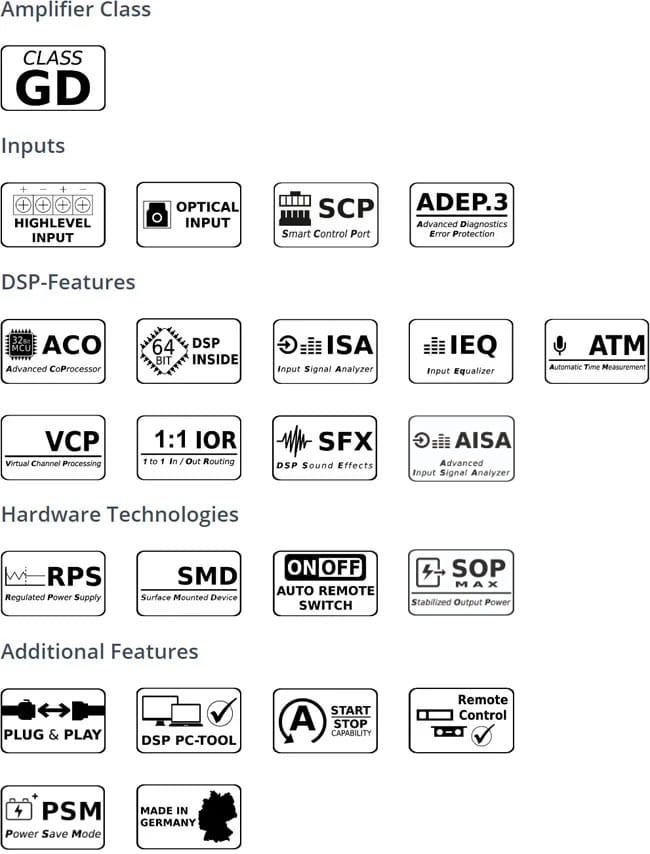

64 bittinen DSP

Audiotec Fischerin Class GD-teknologia, 64 bittisen DSP:n mahtava laskentateho sekä uudet innovatiiviset DSP-toiminnot takaavat huippuluokan kuunteluelämyksen: Augmented Bass Processing, StageXpander ja RealCenter.

ACO

Match UP 4DSP on toteutettu Audiotec Fischerin uudella ACO platformilla (ACO = Advanced 32 Bit CoProcessor) jonka ansiosta laite on huikean nopea ja tehokas.

ISA & InputEQ

Match UP 4DSP mallista löytyy ISA (Input Signal Analyzer) ja InputEQ eli sisääntulosignaalin mittaus ja taajuuskorjain. ISA mittaa sisääntulevan signaalin taajuusvasteen ja InputEQ on kanavakohtainen 5-kanavainen parametrikorjain jolla sisääntulevan signaalin taajuusvasteen mahdollisia vääristymiä saadaan korjattua. Näin saadaan kunnollinen lähtökohta parhaalle mahdolliselle äänentoistolle.

Pääkanavat A – B
2 x 60W/rms (4 Ω)Subwooferkanavat C – D
2 x 85W/rms (4 Ω)
2 x 140W/rms (2 Ω)

Vaimennuskerroin > 50

Toistoalue 15 – 22 000Hz

Häiriöetäisyys (A-painotettu)
102dB ( Digitaalinen sisääntulo )
101dB ( analoginen sisääntulo)

64-Bit DSP korkean äänenlaadun saavuttamiseksi

Signal converters:
A/D: BurrBrown
D/A: BurrBrown

Vapaasti määriteltävät signaalin sisäänmenot ja ulostulot

Sisääntulot:
4-kanavainen kaiutintasoinen sisääntulo

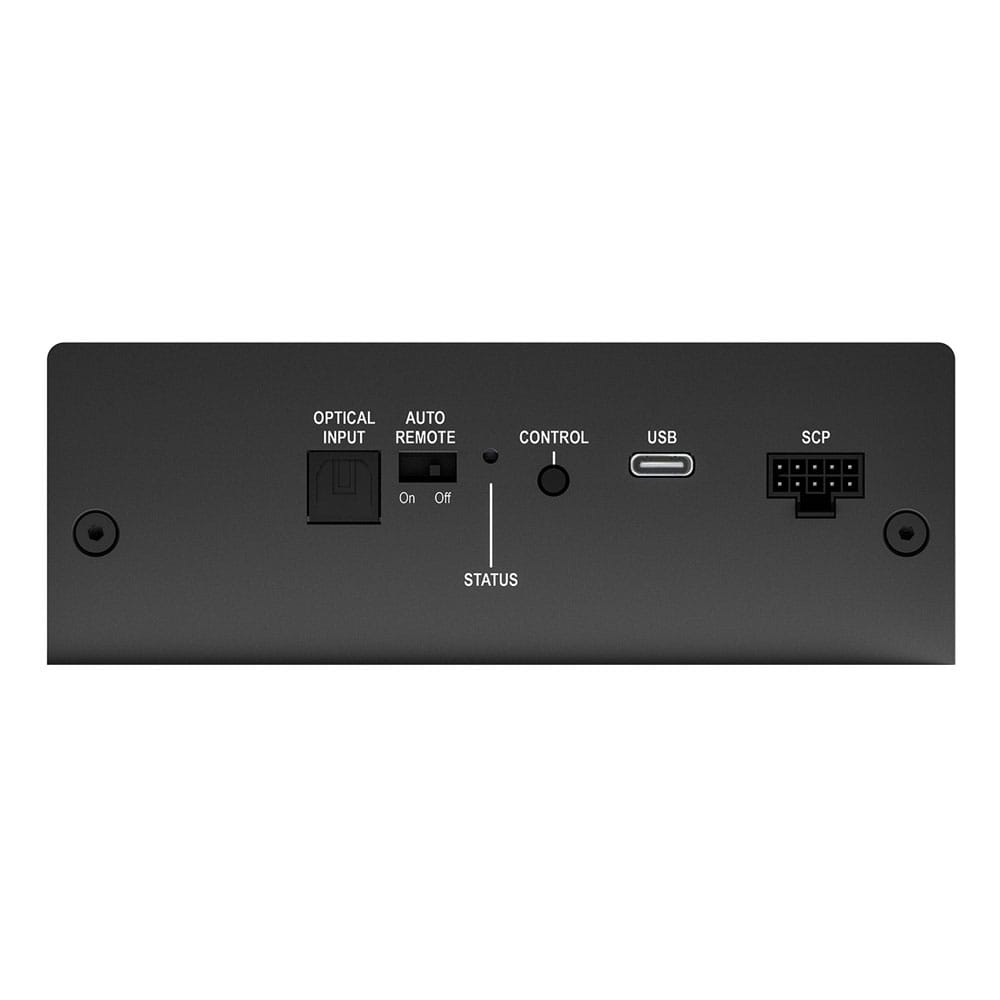

1 x Optical S/PDIF (12 – 96 kHz)
1 x Ohjaus-sisääntulo erikseen myytävälle kaukosäätimelle

Ulostulot:
4 x Kaiutinulostulo
1 x RCA linjalähtö 3V (esim. subwoofer vahvistimelle)
1 x Remote Out

Kaiutintasoisessa sisääntulossa sisääntulotasonsäätö

Kaiutintasoisessa sisääntulossa kehittynyt AutoStart-toiminto, mm. sammumisviiveen säätö 10-300 sekunttia. Laite lähtee päälle vasta havaittuaan oikeaa kaiutinsignaalia, ei reagoi käynnistyspaukahduksiin yms.

Muiden Helix ja Match laitteiden tapaan ideaalinen tuote CAN-väylällä toteutettuihin radioihin, joissa radio saattaa olla päällä ovien lukituksen jälkeen jopa 40 minuuttia.

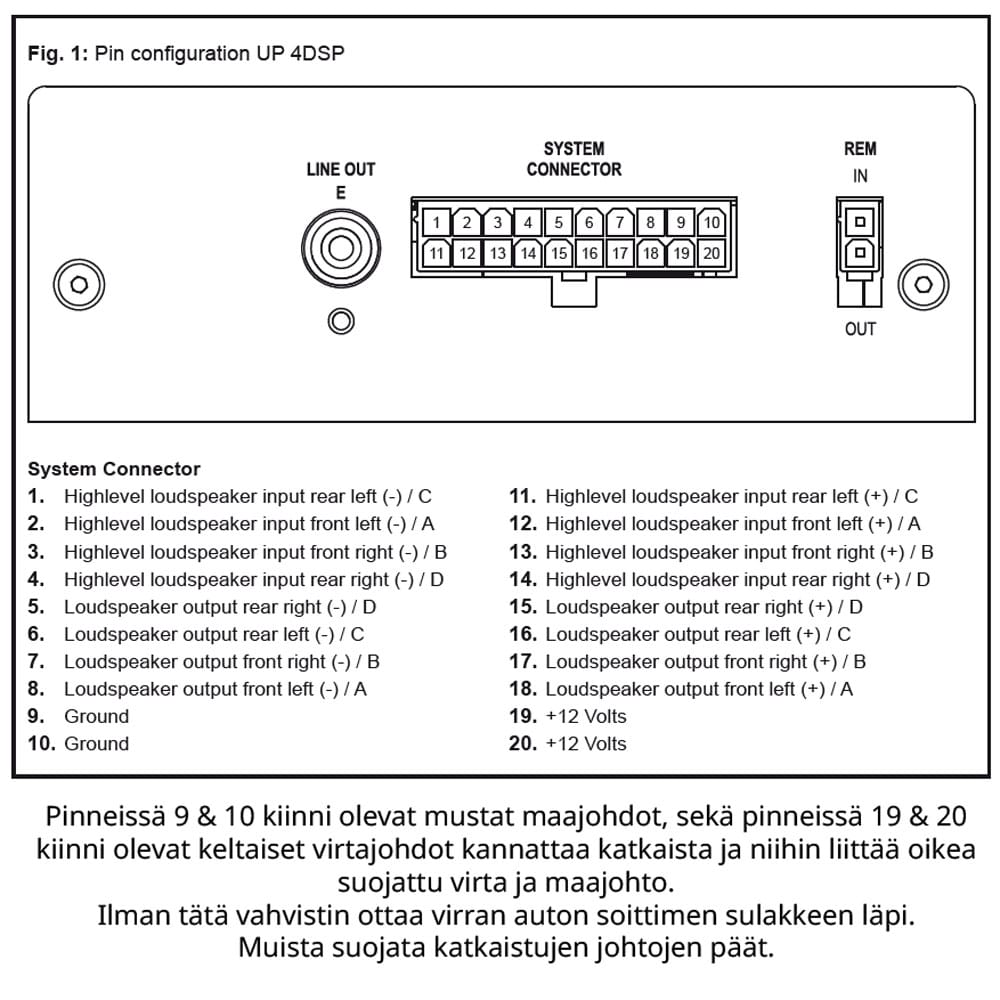

Match UP 4DSP on suunniteltu siten että se on helppo asentaa auton alkuperäisen järjestelmän väliin automallikohtaisen Match PP-adapterin avulla. ( PP = Plug & Play )

DSP-prosessorin säädöt tehdään Windows tietokoneella Audiotec Fischerin -nettisivuilta löytyvällä ilmaisella DSP PC-Tool 5, tai 6 -ohjelmistolla.

Ohjelmistossa huomioitu tulevaisuus lähes rajattomilla päivitysmahdollisuuksilla. DSP kytketään säätöjen ajaksi tietokoneen USB 2.0 liitäntään. Ensimmäistä kertaa tietokonetta DSP-prosessoriin liittäessä tietokoneessa pitää olla nettiyhteys jotta tietokone saa haettua netistä tarvittavat USB-ajurit ja asennettua ne.

Myyntipakkaus sisältää:
– Match UP 4DSP
– Liitäntäkaapelit vapailla johdonpäillä
– USB-kaapeli
– Kiinnitysruuvit
– Käyttöohjeet

Mitat (mm) 110 x 130 x 46

Upgrade Finder

Audiotec Fischerin Upgrade Finder:illa pääset katsomaan löytyykö autoosi Match UP 4DSP asentamisessa tarvittavaa Match PP-adapteria autosi mallin ja autossasi olevan autotehtaan Sound Systemin mukaan. Jos autoosi löytyy Match PP-adapteri niin lisää se ostoskoriin Match UP 4DSP:n kaveriksi. Alla olevasta kuvasta on linkki Upgrade Finder:iin.

Match PP adapterit

Lisää ostoskoriin Match UP 4DSP:n kaveriksi autoosi sopiva Match PP adapteri Match PP-adapterit -sivultamme. Alla olevasta kuvasta on linkki Match PP-adapterit -sivullemme.

Match URC.1 tai Match URC.3

Match URC.1 tai Match URC.3 -säädin on pakollinen lisävaruste, jotta subwooferin tasoa saa säädettyä kuunneltavan musiikin ja fiiliksen mukaan. Säätimen voi sijoittaa vaikkapa hanskalokeroon piiloon.

Match URC.1 (Lisävaruste)

Match URC.1 -säädin riittää säätimeksi silloin kun ei tarvita muutakuin subintasonsäätö.

Match URC.1 on varustettu SCP-liittimellä, joten sen saa kytkettyä suoraan Match UP 4DSP:n SCP-liitäntään.

Match URC.3 (Lisävaruste)

Match URC.3 säätimen CTRL1 -säädin voi olla vaikkapa Master Volume -säädin ja CTRL2 -säädin subintasonsäädin. MODE-napilla voit halutessasi vaihtaa säätöjen M1 ja M2 muistipaikkojen väliltä.

Match URC.3 on varustettu Control Input -liittimellä, joten sen liittämiseksi Match UP 4DSP:n SCP-liitäntään tarvitsee myös lisävarusteena myytävän Match Control Input to SCP adapterin.

Match Control Input to SCP adapteri (Lisävaruste)

Lisävarusteena myytävä Match Control Input to SCP adapteri tarvitaan silloin kun Control Input -liittimellä varustettu Match URC.3 -säädin halutaan kytkeä Match UP 4DSP -vahvistimeen jossa on SCP-liitäntä säätimelle. (SCP = Smart Control Port)

Match PP-ISO 2 (Lisävaruste)

Match PP-ISO 2 on 2m pitkä liitosjohto PP-adapterin ja apukuskin penkin alle asennettavan vahvistimen välille.

Match PP-ISO 5 (Lisävaruste)

Match PP-ISO 5 on 5m pitkä liitosjohto PP-adapterin ja vahvistimen välille. Tarvitset tämän 5m liitosjohdon jos haluat asentaa Match UP 4DSP tavaratilaan.

FOUR Connect virtaliitin (Lisävaruste)

PowerSedät suosittelevat ostamaan lisävarusteena myytävän FOUR Connect virtaliittimen jos autoon tulee tavaratilassa näkyvissä oleva subwoofer. FOUR Connect virtaliitin kytketään pikaliittimeksi subwooferin kaiutinkaapeleihin juuri ennen subwooferia, jotta subwoofer on aina helposti ja nopeasti poistettavissa tavaratilasta jos tarvitset 100% tavaratilasta käyttöön. Vahvistimelta tulevat kaiutinkaapelit kytketään naarasliittimeen jotta ne ovat suojassa silloin kun subbari on poissa tavaratilasta. Subwooferissa kiinni olevat kaiutinkaapelit kytketään koirasliittimeen. Plus kaapelit uloimpiin liittimiin ja Miinus kaapelit keskimmäisiin liittimiin.

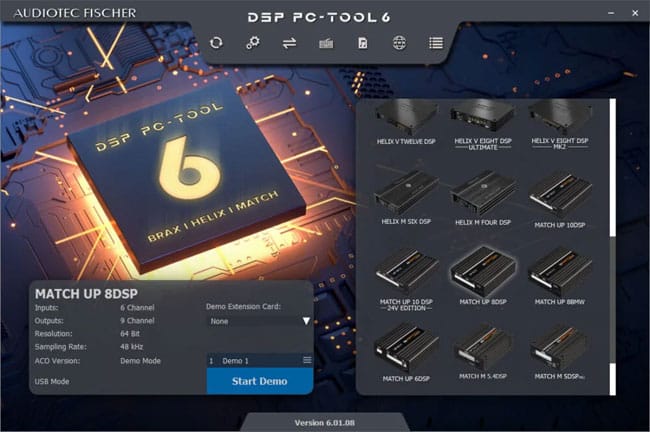

DSP PC-Tool

Asennuksen jälkeen Match UP 4DSP DSP-vahvistimen säädöt pitää tehdä PC-läppärillä Audiotec Fischerin DSP PC-Tool 5, tai 6 -säätöohjelmalla. Säätöjen teon jälkeen pääset nauttimaan todella hyvästä äänentoistosta autossasi.

Kun Match DSP-vahvistin on PowerSediltä ostettu, niin PowerSedät auttavat sinua tarvittaessa säätöjen kanssa. Halutessasi voimme tehdä sinulle perussäätötiedoston, jossa kaikki DSP-prosessorin perusasetukset on tehty ja lähettää sen sähköpostiisi. Tuolloin sinun ei tarvitse kuin ladata tuo säätötiedosto läppärisi DSP PC-Tool -softalla Match DSP-vahvistimeesi.

Alla olevasta kuvasta on linkki Audiotec Fischerin nettisivulta löytyvälle DSP PC-Tool -säätösoftan lataussivulle.

DSP PC Tool 5 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 5 -ohjesivuun.

DSP PC Tool 6 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 6 -ohjesivuun.
