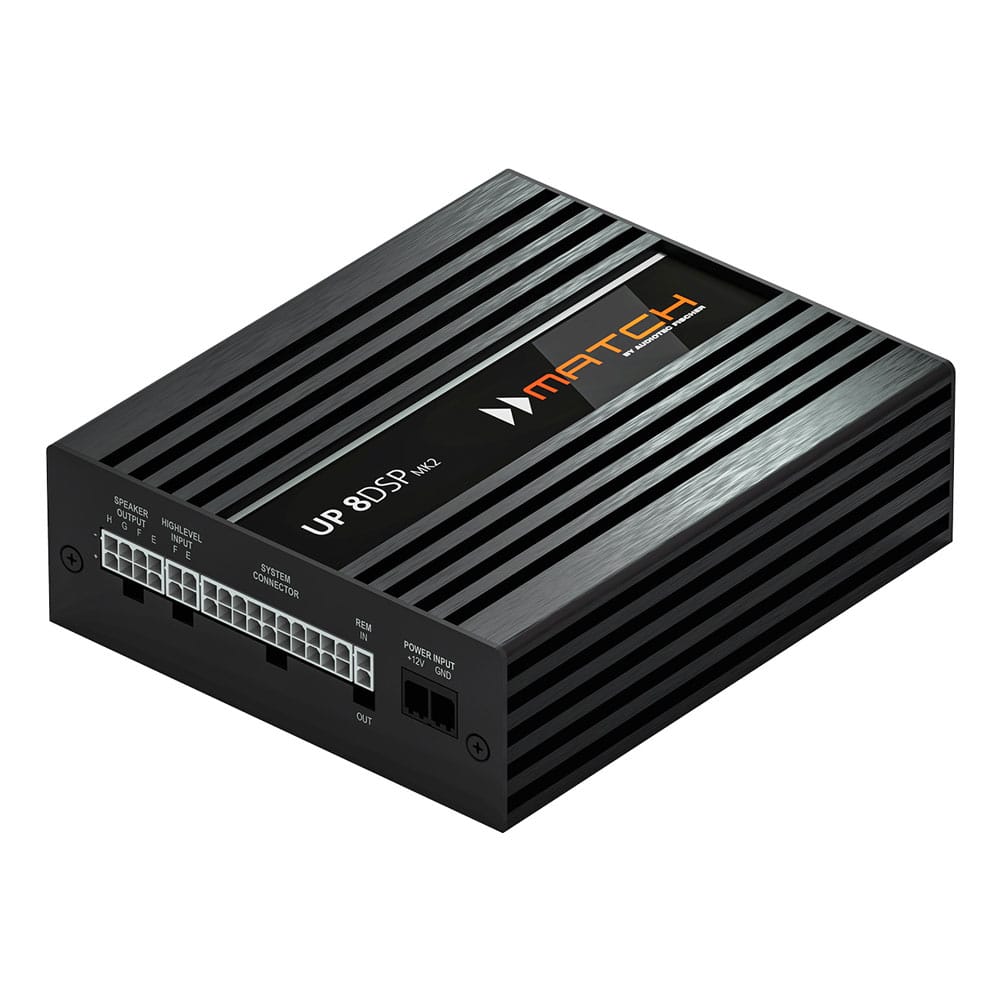

MATCH UP 8DSP MK2

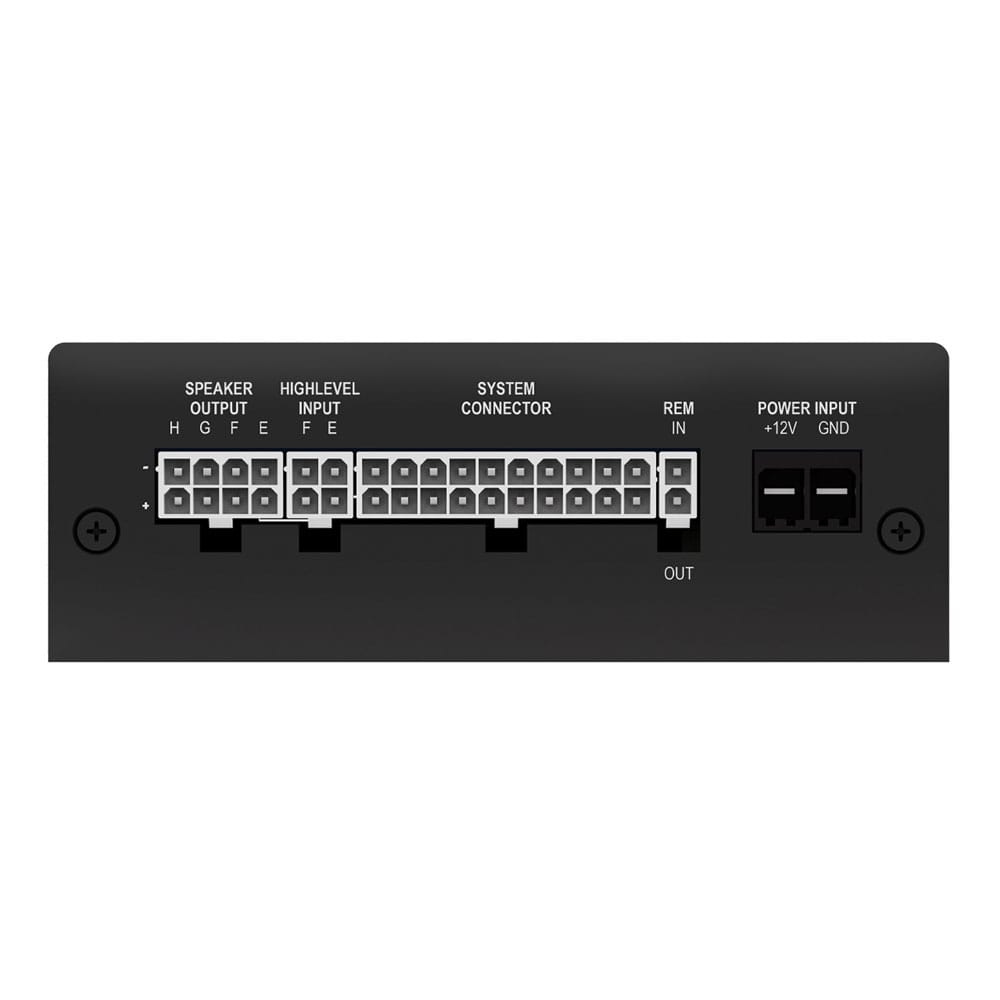

UP 8DSP MK2 on suunniteltu integroitumaan vaivattomasti alkuperäisiin äänentoistojärjestelmiin. Vahvistimessa on kuusi kaiutintasoista (High Level) sisääntuloa OEM-kaiutinsignaaleille, mukaan lukien ADEP.3-tekniikka, joka varmistaa yhteensopivuuden useimpien tehdasasenteisten soittimien kanssa. Lisäksi käytettävissä on optinen digitaalitulo digitaalisten äänilähteiden liittämistä varten.

Lähtöpuolella vahvistin tarjoaa:

• 8 vahvistinkanavaa
• 6 × 65 W RMS @ 4 Ω
• 2 × 90 W RMS @ 4 Ω tai 2 × 160 W RMS @ 2 Ω subwooferikanaville
• 9 DSP-kanavaa tarkkaan signaalinkäsittelyyn ja monipuoliseen äänen säätöön

Suorituskyky ja liitettävyys on pakattu erittäin kompaktiin koteloon. MK2-versiossa mukana on myös uusi Extension Card 2.0 -laajennusjärjestelmä, jonka avulla voidaan lisätä esimerkiksi:

• Bluetooth® HD -äänensiirto
• lisää analogisia sisääntuloja
• uusia digitaalisia liitäntöjä tulevaisuuden tarpeisiin

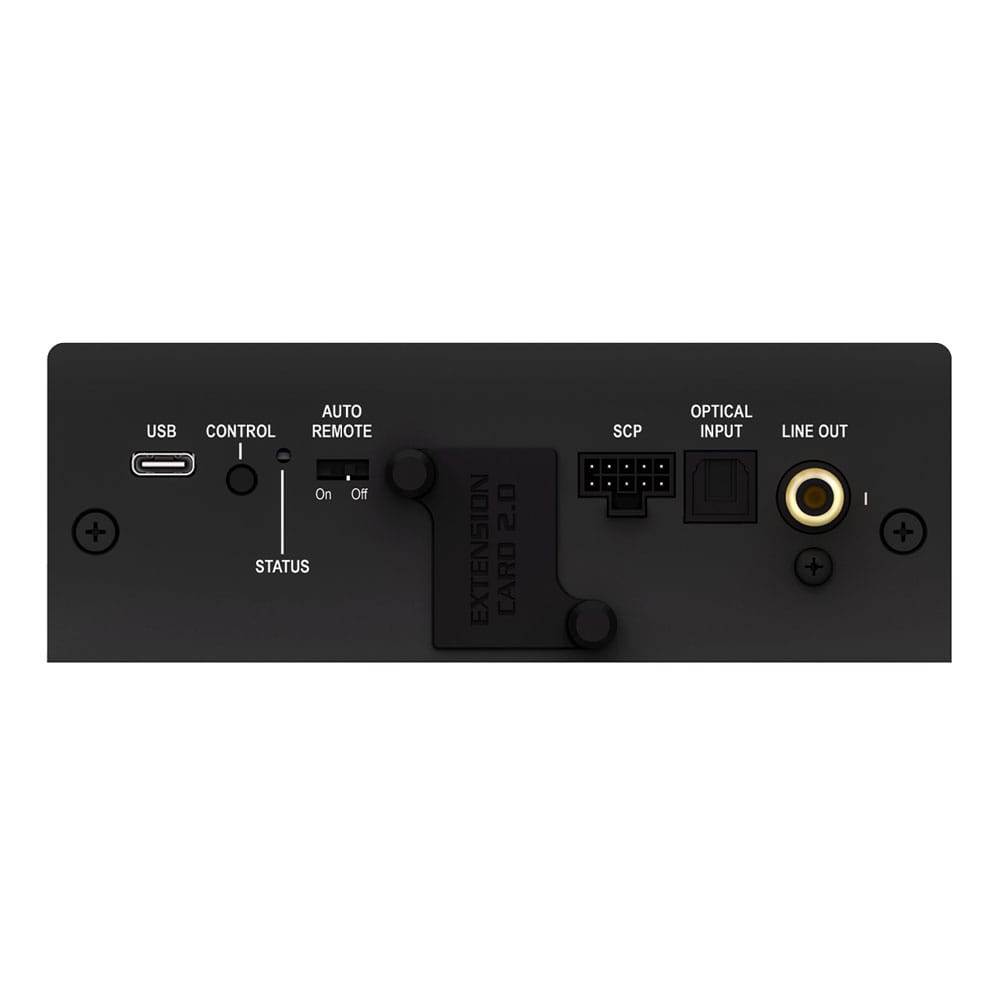

USB-C-liitännän ansiosta vahvistimen ohjelmointi onnistuu helposti DSP PC-Tool -ohjelmistolla.

ACO – Advanced 32 Bit CoProcessor

UP 8DSP MK2 hyödyntää Audiotec Fischerin omaa 32-bittistä ACO-alustaa, joka huolehtii erittäin nopeasta järjestelmän ohjauksesta sekä monista edistyneistä äänenkäsittelytoiminnoista.

ACO mahdollistaa mm.

• Augmented Bass Processing -bassoparannuksen
• RealCenter-keskikanavatoiminnon
• kanavakohtaisen Input EQ:n
• AISA (Advanced Input Signal Analyzer) -toiminnon, joka analysoi ja korjaa tehdassoittimien valmiiksi taajuuskorjattuja signaaleja.

DSP PC-Tool 6 ja TuneEQ 2.0

Vahvistimen asetukset tehdään intuitiivisella DSP PC-Tool 6 -ohjelmistolla, joka tarjoaa erittäin monipuoliset säätömahdollisuudet myös vaativiin monikanavajärjestelmiin.

Uudet TuneEQ 2.0– ja TuneToTarget-toiminnot automatisoivat taajuusvasteen optimointia, mikä nopeuttaa järjestelmän säätämistä huomattavasti.

Virtual Channel Processing (VCP)

Monikanavaisten tehdasjärjestelmien päivittäminen vaatii joustavaa signaalinhallintaa. Virtual Channel Processing (VCP) mahdollistaa erittäin monimutkaistenkin järjestelmien helpon konfiguroinnin.

VCP tarjoaa esimerkiksi:

• virtuaaliset kanavat monitiejärjestelmille
• usean kanavan yhteiset taajuuskorjaimet
• DSP-äänitehosteiden vapaan kohdistamisen
• Rear Attenuation -takakanavien tasonsäädön
• 1:1 Input-to-Output Routing (IOR) -reitityksen yhdessä ANALOG IN Extension Card 2.0 -laajennuksen kanssa

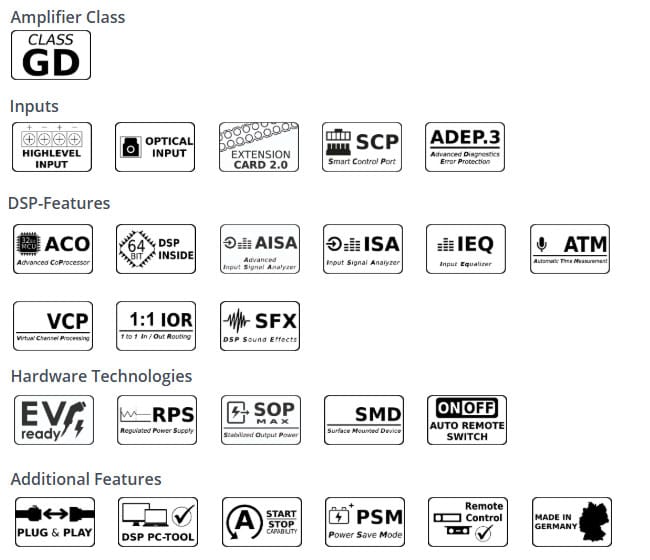

Ominaisuudet

• 8-kanavainen erittäin tehokas Class GD -vahvistin.
• Integroitu 9-kanavainen DSP monipuoliseen äänenkäsittelyyn.
• Valinnaiset johtosarjat helpottavat OEM-asennuksia.
• EV-Ready – käyttöjännite jopa 18 V, yhteensopiva myös sähköautojen kanssa.
• 6-kanavainen High Level -sisääntulo ADEP.3-yhteensopivuudella.
• 64-bittinen Audio DSP erittäin tarkkaan signaalinkäsittelyyn.
• Virtual Channel Processing (VCP).
• Kanavaryhmäkohtaiset taajuuskorjaimet.
• Monitiejärjestelmien DSP-tehosteiden hallinta.
• Rear Attenuation -toiminto.
• 1:1 Input-to-Output Routing (IOR).
• ACO Advanced 32 Bit CoProcessor.
• AISA-signaalianalyysi.
• Input EQ.
• Dynamic Loudness Control (DLC).
• Remote Tone Control (RTC).
• TuneEQ-automaattinen taajuuskorjaus.
• SFX-äänitehosteet (Augmented Bass Processing, RealCenter jne.).
• SOP Max -teknologia vakaan lähtötehon ylläpitämiseksi.
• Extension Card 2.0 -laajennuspaikka.
• Optinen SPDIF-tulo (12–96 kHz).
• Mono RCA -lähtö esimerkiksi subwooferivahvistimelle.
• Smart Control Port (SCP) kaukosäätimille ja lisävarusteille.
• Älykäs virranhallinta.
• Start-Stop-yhteensopiva virtalähde (toimii jopa 6 voltilla).
• Auto Remote -käynnistys ilman erillistä herätejohtoa.
• Kompakti rakenne ja erittäin vähäinen lämmöntuotto.
• Täysi säätö DSP PC-Tool 6 -ohjelmistolla.

Match UP 8DSP MK2

Match UP 8DSP MK2 on DSP-vahvistin jossa on 8-kanavainen vahvistin ja 9-kanavainen DSP-prosessori. Vahvistinkanavien suuren määrä ansiosta kanavat riittävät todella monenlaisten erilaisten laitteistojen hoitamiseen. Alla vaihtoehtoja erilaisista laitteistoista joiden vahvistimeksi 8-kanavainen Match UP 8DSP MK2 käy.

Laitteisto vaihtoehto 1.
Passiivinen etupää + Takakaiuttimet + Subwoofer

Laitteisto vaihtoehto 2.
Aktiivinen 2-tie etupää + Takakaiuttimet + Subwoofer

Laitteisto vaihtoehto 3.
Aktiivinen 3-tie etupää + Subwoofer

Laitteisto vaihtoehto 4. (BMW)
Passiivinen etupään yläpää + Penkinalusbassot + Takakaiuttimet + Subwoofer

Laitteisto vaihtoehto 5. (MB)
Passiivinen etupään yläpää + Jalkatilan bassot + Takakaiuttimet + Subwoofer

Laitteisto vaihtoehto 6.
Aktiivinen 3-tie etupää + Takakaiuttimet + Subwooferille oma monovahvistin

Laitteisto vaihtoehto 7.
Aktiivinen 2-tie etupää + Aktiivinen 2-tie takapää + Subwooferille oma monovahvistin

Match UP 8DSP perään kytkettävän tavaratilan subwooferin tulee olla tuplapuhekelainen 2 x 2 Ohminen malli, koska subwooferille on tehoa tarjolla 2 x 160W/rms 2 Ohmiin eli yhteensä 320W/rms. Tuo tehomäärä riittää mukavan subbaritaajuuksien toiston aikaansaamiseen.

RCA ulostulo

Jos kuitenkin subille halutaan oma tehokas monovahvistimensa, niin laitteesta löytyy myös RCA-ulostulo jolle DSP-prosessorissa on oma kanavansa. Tuon RCA-ulostulon perään voi kytkeä subwooferin vahvistimen. Match UP 8DSP:n vapaaksi jäävillä subwooferkanavilla voi tuolloin soittaa vaikkapa etupään midbassoja ja soittaa siten 2-tie tai 3-tie etupäätä aktiivisena ja silti myös takakaiuttimille on tarjolla kaksi vahvistinkanavaa.

Upgrade Finder

Audiotec Fischerin Upgrade Finder:illa pääset katsomaan löytyykö autoosi Match UP 8DSP asentamisessa tarvittavaa Match PP-adapteria autosi mallin ja autossasi olevan autotehtaan Sound Systemin mukaan. Jos autoosi löytyy Match PP-adapteri niin lisää se ostoskoriin Match UP 8DSP:n kaveriksi. Alla olevasta kuvasta on linkki Upgrade Finder:iin.

Match PP adapterit

Lisää ostoskoriin Match UP 8DSP:n kaveriksi autoosi sopiva Match PP adapteri Match PP-adapterit -sivultamme. Alla olevasta kuvasta on linkki Match PP-adapterit -sivullemme.

URC.1, URC.3 tai Conductor

Erillinen säädin on lähes pakollinen lisävaruste, jotta subwooferin tasoa saa säädettyä kuunneltavan musiikin ja fiiliksen mukaan. Säätimen voi sijoittaa vaikkapa hanskalokeroon piiloon.

Helix URC.1
Match URC.1 -säädin riittää säätimeksi silloin kun ei tarvita muutakuin subintasonsäätö.
Match URC.1 on varustettu SCP-liittimellä, joten sen saa kytkettyä suoraan Match UP 8DSP:n SCP-liitäntään.

Helix URC.3
Match URC.3 säätimen CTRL1 -säädin voi olla vaikkapa Master Volume -säädin ja CTRL2 -säädin subintasonsäädin. MODE-napilla voit halutessasi vaihtaa säätöjen M1 ja M2 muistipaikkojen väliltä.
Match URC.3 on varustettu Control Input -liittimellä, joten sen liittämiseksi Match UP 8DSP:n SCP-liitäntään tarvitsee käyttää vahvistimen mukana tulevaa Match Control Input to SCP adapteria.

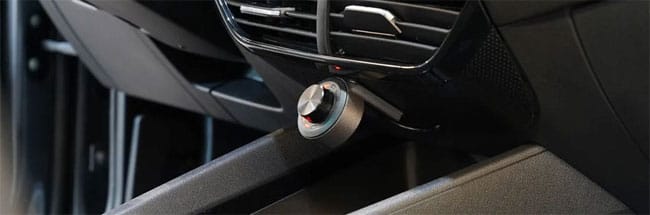

Helix CONDUCTOR
CONDUCTOR:in avulla hallitset kaikkia liitettyjä signaalilähteitä, sekä muistipaikkoja nopeasti ja voit ohjata toistoa toisto/tauko, kappale eteen/taakse + äänenvoimakkuutta lisäkortin kanssa.

DSP PC-Tool

Asennuksen jälkeen Match UP 8DSP MK2 DSP-vahvistimen säädöt pitää tehdä PC-läppärillä Audiotec Fischerin DSP PC-Tool 5, tai 6 -säätöohjelmalla. Säätöjen teon jälkeen pääset nauttimaan todella hyvästä äänentoistosta autossasi.

Kun Match DSP-vahvistin on PowerSediltä ostettu, niin PowerSedät auttavat sinua tarvittaessa säätöjen kanssa. Halutessasi voimme tehdä sinulle perussäätötiedoston, jossa kaikki DSP-prosessorin perusasetukset on tehty ja lähettää sen sähköpostiisi. Tuolloin sinun ei tarvitse kuin ladata tuo säätötiedosto läppärisi DSP PC-Tool -softalla Match DSP-vahvistimeesi.

Alla olevasta kuvasta on linkki Audiotec Fischerin nettisivulta löytyvälle DSP PC-Tool -säätösoftan lataussivulle.

DSP PC Tool 5 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 5 -ohjesivuun.

DSP PC Tool 6 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 6 -ohjesivuun.
