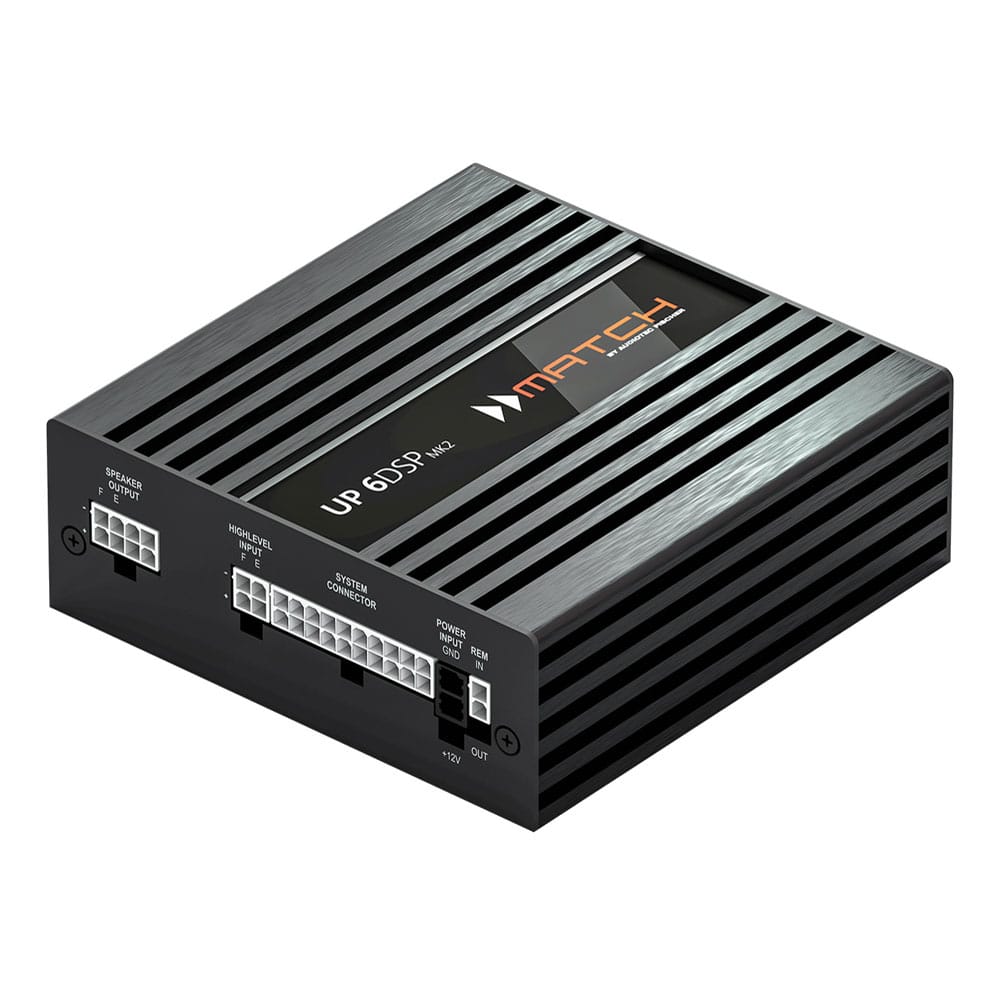

Match UP 6DSP MK2

Match UP 6DSP MK2

Kompakti tehopaketti älykkäällä integroitavuudella ja nykyaikaisella DSP-teknologialla

MATCH UP 6DSP MK2 yhdistää tehokkaan 6-kanavaisen Class GD -vahvistimen ja integroidun 7-kanavaisen DSP-signaaliprosessorin, tarjoten runsaasti tehoa ja dynamiikkaa aidon HiFi-äänentoiston saavuttamiseksi. Samalla se mahdollistaa siistin ja alkuperäistä järjestelmää kunnioittavan OEM-integraation ajoneuvoon.

MK2-sukupolvessa kokonaisuutta on kehitetty entisestään. Uudet USB-C-liitäntä ja Extension Card 2.0 -laajennuskorttipaikka mahdollistavat nykyaikaisen ja helposti laajennettavan järjestelmäintegraation.

Täydellinen päivitys tehdasasenteiseen äänentoistoon

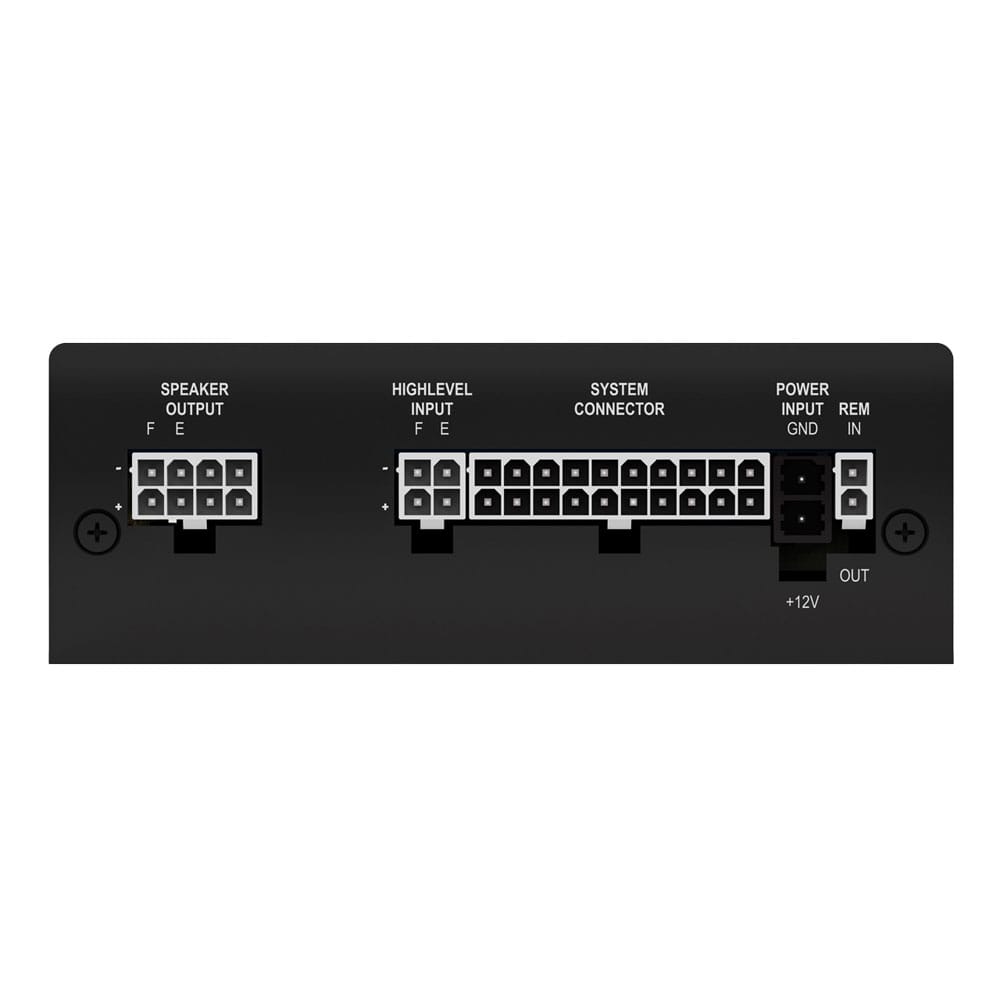

UP 6DSP MK2 on suunniteltu integroitumaan saumattomasti olemassa olevaan tehdasasenteiseen äänentoistojärjestelmään. Siinä on kuusi High Level -sisääntuloa OEM-kaiutinsignaaleille sekä ADEP.3-tekniikka, joka takaa luotettavan yhteensopivuuden useiden tehdassoittimien kanssa. Lisäksi käytettävissä on optinen digitaalitulo digitaalisten äänilähteiden liittämistä varten.

Lähtöpuolella vahvistin tarjoaa kuusi vahvistinkanavaa, esivahvistinlähdön sekä integroidun 7-kanavaisen DSP:n joustavia kaiutinkokoonpanoja ja tarkkaa äänen säätöä varten.

Tehoa on tarjolla:

• 4 × 65 W RMS @ 4 Ω
• 2 × 90 W RMS @ 4 Ω
• 2 × 160 W RMS @ 2 Ω subwooferkanaville

Kokonaisuus soveltuu erinomaisesti tehokkaan etupään sekä subwooferin ohjaamiseen.

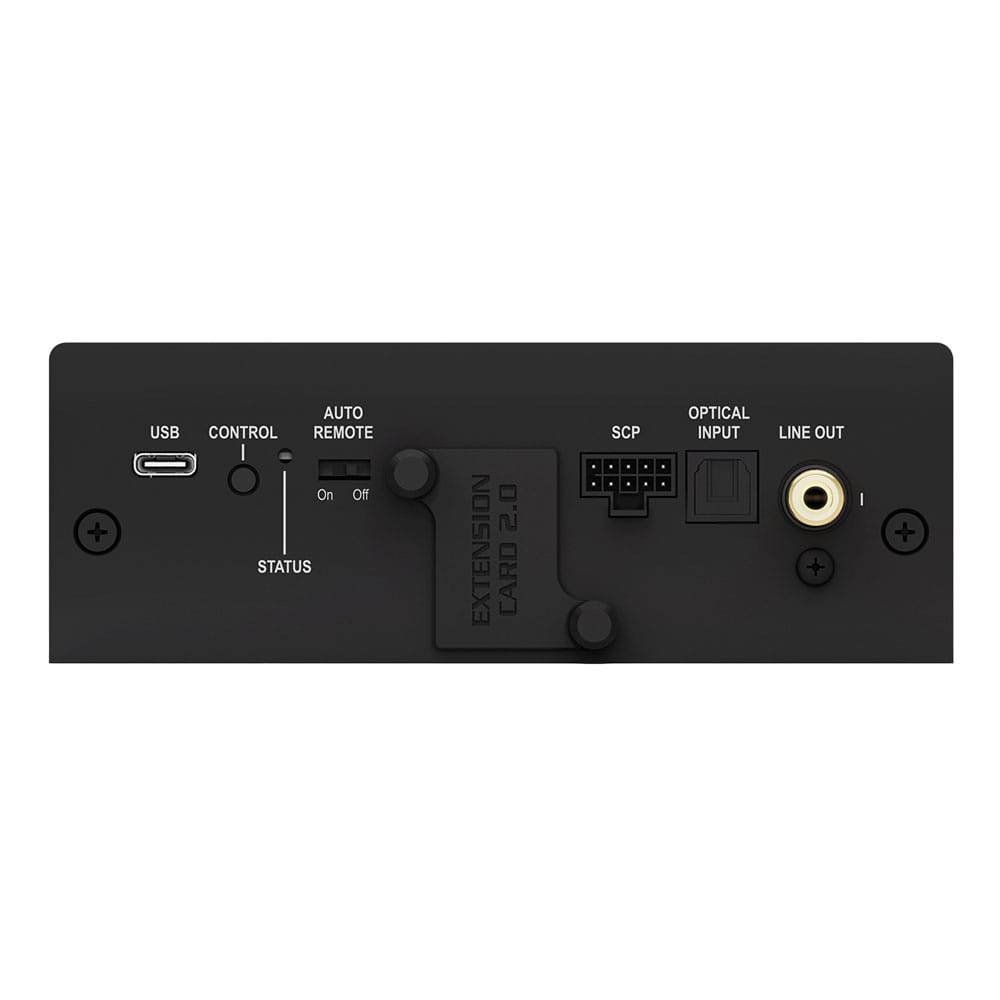

Kompakti rakenne säästää asennustilaa, mutta tarjoaa samalla runsaasti laajennusmahdollisuuksia. Uusi Extension Card 2.0 -laajennuspaikka mahdollistaa esimerkiksi Bluetooth® HD -äänensiirron sekä lisäanalogisten tai digitaalisten tulojen käyttöönoton. USB-C-liitäntä mahdollistaa puolestaan helpon yhteyden DSP PC-Tool -ohjelmistoon.

ACO – Advanced 32 Bit CoProcessor

UP 6DSP MK2 hyödyntää Audiotec Fischerin omaa 32-bittistä ACO-alustaa, joka huolehtii erittäin nopeasti järjestelmän ohjaus- ja viestintätehtävistä sekä lukuisista edistyneistä äänenkäsittelytoiminnoista.

ACO mahdollistaa muun muassa:

• Augmented Bass Processing
• RealCenter
• kanavakohtaisen Input EQ:n
• AISA (Advanced Input Signal Analyzer) -signaalianalyysin

AISA mahdollistaa tehdassoittimien signaalien helpon analysoinnin ja korjaamisen silloin, kun alkuperäinen soitin sisältää jo valmiiksi oman tehdaskohtaisen taajuuskorjauksensa.

DSP PC-Tool 6 ja TuneEQ – täydellinen äänenhallinta

MATCH UP 6DSP MK2 voidaan konfiguroida ammattimaisella ja helppokäyttöisellä DSP PC-Tool 6 -ohjelmistolla. Laajat säätömahdollisuudet mahdollistavat erittäin tarkan äänen optimoinnin myös monimutkaisissa järjestelmäkokoonpanoissa.

Virtual Channel Processing – uuden sukupolven signaalireititys

Monikanavaisen äänentoistojärjestelmän optimaalinen säätäminen edellyttää joustavaa DSP-kanavien hallintaa. Erityisesti silloin, kun etu-, taka- ja keskikaiuttimet toteutetaan monitiejärjestelminä, perinteinen signaalireititys saavuttaa nopeasti rajansa.

Virtual Channel Processing (VCP) mahdollistaa myös erittäin monimutkaisten järjestelmien helpon hallinnan yhdessä käyttäjäystävällisen DSP PC-Tool -ohjelmiston kanssa. DSP-kanavat voidaan reitittää joustavasti ja Audiotec Fischerin omat SFX-äänitehosteet voidaan kohdistaa halutuille kanaville.

Ominaisuudet

• 6-kanavainen Class GD -vahvistin, jossa yhdistyvät erinomainen äänenlaatu ja erittäin korkea hyötysuhde.
• 7 DSP-kanavaa tehdasasenteisten enintään 6-kanavaisten äänentoistojärjestelmien päivittämiseen.
• Valinnaiset johtosarjat helpottavat integrointia tehdasasenteisiin järjestelmiin.
• EV-Ready – laajennettu käyttöjännitealue jopa 18 V:iin.
• 6-kanavainen High Level -sisääntulo ADEP.3-tekniikalla.
• VCP (Virtual Channel Processing) monimutkaisten äänentoistojärjestelmien joustavaan konfigurointiin.
• Kanavaryhmäkohtaiset taajuuskorjaimet, jotka voivat vaikuttaa useisiin lähtökanaviin samanaikaisesti.
• DSP-äänitehosteiden hallinta monitiejärjestelmissä.
• Rear Attenuation -toiminto.
• 1:1 IOR (Input-to-Output Routing) – jokainen High Level -sisääntulo voidaan reitittää vapaasti haluttuun vahvistinlähtöön.
• ACO – Advanced 32 Bit CoProcessor.
• AISA ja Input EQ tulojen analysointiin ja korjaamiseen.
• DLC (Dynamic Loudness Control) äänenvoimakkuudesta riippuvaan basson ja diskantin säätöön.
• Remote Tone Control.
• TuneEQ automaattiseen taajuuskorjainten säätöön.
• SFX Sound Effects – Augmented Bass Processing, RealCenter ja muut DSP-äänitehosteet.
• SOP Max (Stabilized Output Power) takaa vakaan lähtötehon käyttöjännitteestä riippumatta.
• Extension Card 2.0 -laajennuspaikka esimerkiksi Bluetooth® HD -äänensiirrolle ja lisätuloille.
• Optinen SPDIF-tulo, näytteenottotaajuus 12–96 kHz.
• Mono RCA -lähtö ulkoiselle vahvistimelle, esimerkiksi MATCH UP 1FX -subwooferivahvistimelle.
• Kompakti ja tulevaisuuden tarpeisiin valmis SCP (Smart Control Port) kaukosäätimille ja lisävarusteille.
• Älykäs virranhallinta takaa vakaan toiminnan erilaisissa ajoneuvoissa.
• Start-Stop-yhteensopiva, toimii jopa 6 voltin käyttöjännitteellä.
• Auto Remote käynnistää vahvistimen ilman erillistä herätesignaalia.
• Erittäin kompakti rakenne ja vähäinen lämmöntuotto korkean hyötysuhteen ansiosta.
• Täysi hallinta DSP PC-Tool 6 -ohjelmistolla tarkkaan vahvistimen konfigurointiin ja äänen säätöön.

Match UP 6DSP MK2

Match UP 6DSP MK2 on DSP-vahvistin jossa on 6-kanavainen vahvistin ja 7-kanavainen DSP-prosessori. Vahvistinkanavien suuren määrä ansiosta kanavat riittävät todella monenlaisten erilaisten laitteistojen hoitamiseen. Alla vaihtoehtoja erilaisista laitteistoista joiden vahvistimeksi 6-kanavainen Match UP 6DSP MK2 käy.

Laitteisto vaihtoehto 1.
Passiivinen etupää + Takakaiuttimet + Subwoofer

Laitteisto vaihtoehto 2.
Aktiivinen 2-tie etupää + Subwoofer

Laitteisto vaihtoehto 3.
Aktiivinen 3-tie etupää + Subwooferille oma monovahvistin

Laitteisto vaihtoehto 4. (BMW)
Passiivinen etupään yläpää + Penkinalusbassot + Takakaiuttimet

Laitteisto vaihtoehto 5. (MB)
Passiivinen etupään yläpää + Jalkatilan bassot + Takakaiuttimet

Laitteisto vaihtoehto 6.
Aktiivinen 2-tie etupää + Takakaiuttimet + Subwooferille oma monovahvistin

Match UP 6DSP MK2:n perään kytkettävän subwooferin tulee olla tuplapuhekelainen 2 x 2 Ohminen malli, koska subwooferille on tehoa tarjolla 2 x 160W/rms 2 Ohmiin eli yhteensä 320W/rms. Tuo tehomäärä riittää mukavan subbaritaajuuksien toiston aikaansaamiseen.

RCA ulostulo

Jos kuitenkin subille halutaan oma tehokas monovahvistimensa, niin laitteesta löytyy myös RCA-ulostulo jolle DSP-prosessorissa on oma kanavansa. Tuon RCA-ulostulon perään voi kytkeä subwooferin vahvistimen. Match UP 6DSP:n vapaaksi jäävillä subwooferkanavilla voi tuolloin soittaa vaikkapa etupään midbassoja ja soittaa siten 2-tie etupäätä aktiivisena ja silti myös takakaiuttimille on tarjolla kaksi vahvistinkanavaa.

Upgrade Finder

Audiotec Fischerin Upgrade Finder:illa pääset katsomaan löytyykö autoosi Match UP 6DSP asentamisessa tarvittavaa Match PP-adapteria autosi mallin ja autossasi olevan autotehtaan Sound Systemin mukaan. Jos autoosi löytyy Match PP-adapteri niin lisää se ostoskoriin Match UP 6DSP:n kaveriksi. Alla olevasta kuvasta on linkki Upgrade Finder:iin.

Match PP adapterit

Lisää ostoskoriin Match UP 6DSP:n kaveriksi autoosi sopiva Match PP adapteri Match PP-adapterit -sivultamme. Alla olevasta kuvasta on linkki Match PP-adapterit -sivullemme.

URC.1, URC.3 tai Conductor

Erillinen säädin on lähes pakollinen lisävaruste, jotta subwooferin tasoa saa säädettyä kuunneltavan musiikin ja fiiliksen mukaan. Säätimen voi sijoittaa vaikkapa hanskalokeroon piiloon.

Helix URC.1
Match URC.1 -säädin riittää säätimeksi silloin kun ei tarvita muutakuin subintasonsäätö.
Match URC.1 on varustettu SCP-liittimellä, joten sen saa kytkettyä suoraan Match UP 6DSP:n SCP-liitäntään.

Helix URC.3
Match URC.3 säätimen CTRL1 -säädin voi olla vaikkapa Master Volume -säädin ja CTRL2 -säädin subintasonsäädin. MODE-napilla voit halutessasi vaihtaa säätöjen M1 ja M2 muistipaikkojen väliltä.
Match URC.3 on varustettu Control Input -liittimellä, joten sen liittämiseksi Match UP 6DSP:n SCP-liitäntään tarvitsee käyttää erikseen myytävää Match Control Input to SCP adapteria.

Helix CONDUCTOR
CONDUCTOR:in avulla hallitset kaikkia liitettyjä signaalilähteitä, sekä muistipaikkoja nopeasti ja voit ohjata toistoa toisto/tauko, kappale eteen/taakse + äänenvoimakkuutta lisäkortin kanssa.

DSP PC-Tool

Asennuksen jälkeen Match UP 6DSP MK2 DSP-vahvistimen säädöt pitää tehdä PC-läppärillä Audiotec Fischerin DSP PC-Tool 5, tai 6 -säätöohjelmalla. Säätöjen teon jälkeen pääset nauttimaan todella hyvästä äänentoistosta autossasi.

Kun Match DSP-vahvistin on PowerSediltä ostettu, niin PowerSedät auttavat sinua tarvittaessa säätöjen kanssa. Halutessasi voimme tehdä sinulle perussäätötiedoston, jossa kaikki DSP-prosessorin perusasetukset on tehty ja lähettää sen sähköpostiisi. Tuolloin sinun ei tarvitse kuin ladata tuo säätötiedosto läppärisi DSP PC-Tool -softalla Match DSP-vahvistimeesi.

Alla olevasta kuvasta on linkki Audiotec Fischerin nettisivulta löytyvälle DSP PC-Tool -säätösoftan lataussivulle.

DSP PC Tool 5 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 5 -ohjesivuun.

DSP PC Tool 6 -ohjesivu

Alla olevasta kuvasta on linkki meidän DSP PC-Tool 6 -ohjesivuun.
