Audiotec Fischer AMI
AMI – tarkkuus käytännöllisessä muodossa

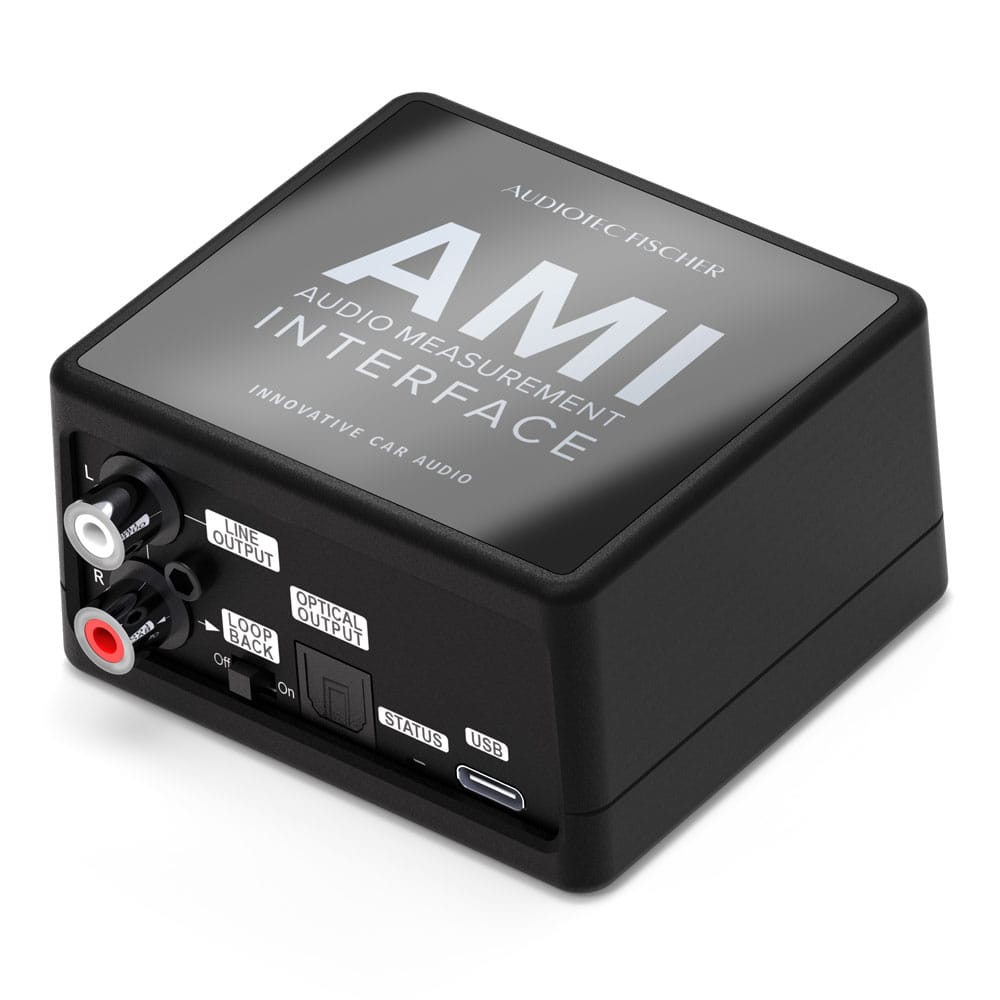

AMI (Audio Measurement Interface) on tarkkuustyökalu sähköisten ja akustisten signaalien analysointiin. Se on ihanteellinen ratkaisu kaikille, jotka vaativat mittauksilta maksimaalista tarkkuutta ja saumatonta integroitavuutta DSP-pohjaisiin äänentoistojärjestelmiin.
Kompakti mutta monipuolinen AMI sisältää kaikki tarvittavat toiminnot tarkkaan signaalien analysointiin, järjestelmän säätämiseen ja optimointiin – täysin DSP PC-Tool -ohjelmiston ominaisuuksiin räätälöitynä.
Joustavat liitännät kaikkiin tilanteisiin

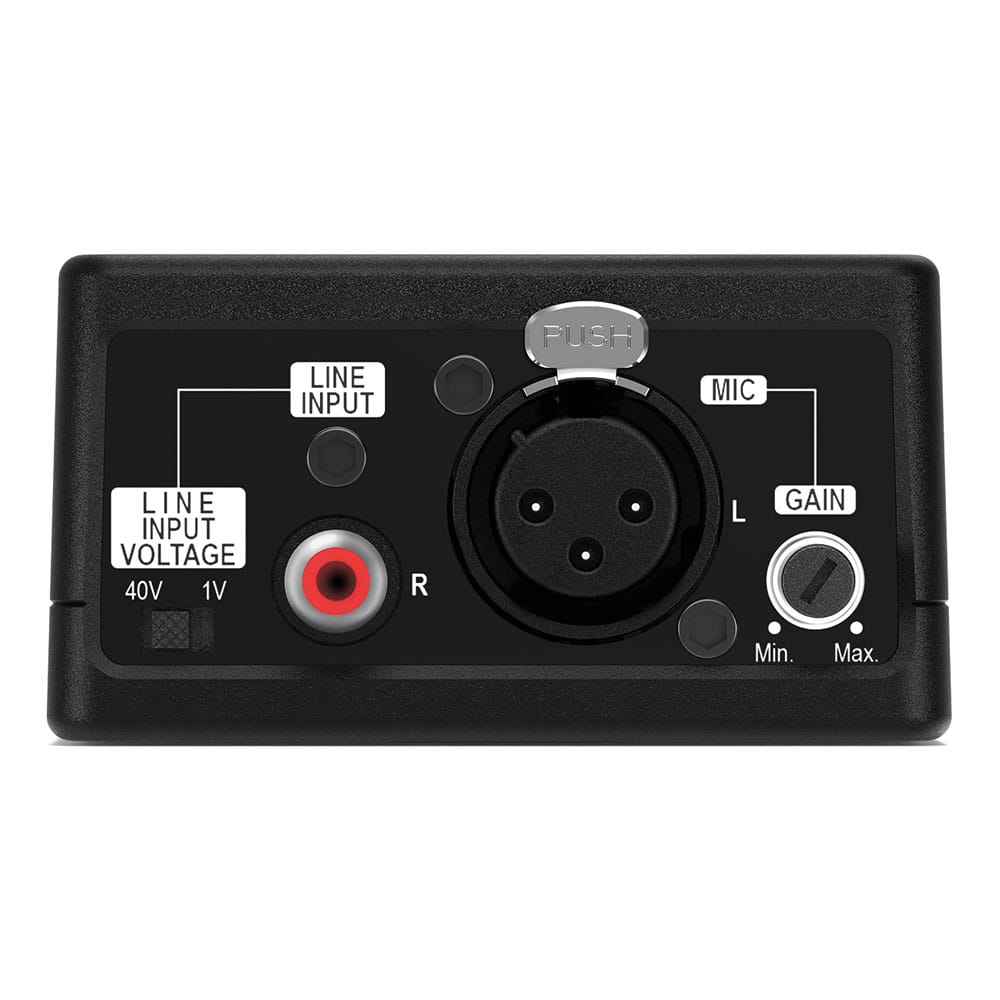

AMI sisältää mikrofonitulon, joka on yhteensopiva kaikkien kondensaattorimikrofonien kanssa. Tulo tarjoaa säädettävän vahvistuksen ja kytkettävän phantom-virransyötön, joten se soveltuu erinomaisesti ammattimaiseen akustiseen mittaukseen.
Erillinen linjatulo säädettävällä herkkyydellä (maks. 1 V tai 40 V) mahdollistaa sekä matala- että High Level -signaalien tarkan analysoinnin.

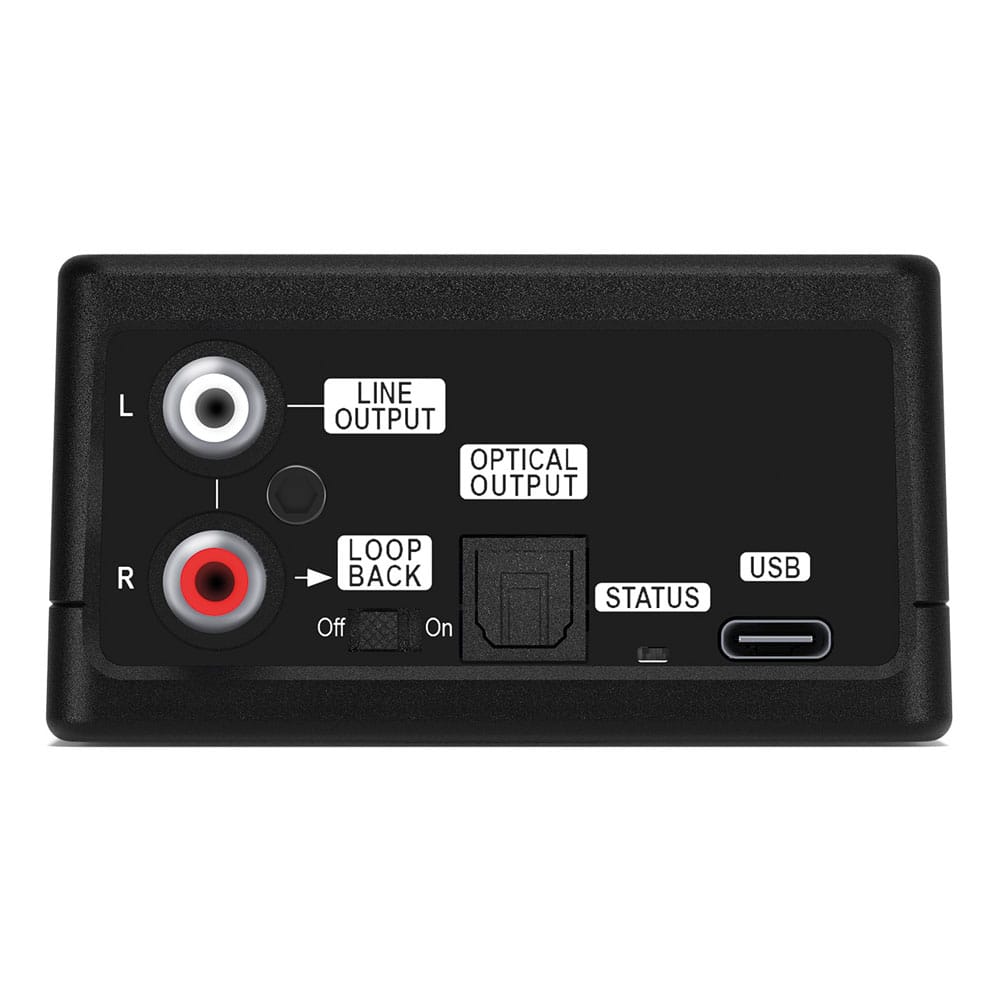

Stereosignaali voidaan toistaa DSP:lle joko RCA- tai optisen digitaaliliitännän kautta. Integroitu Loopback-toiminto mahdollistaa edistyneet mittaukset, kuten tarkan vaihevasteen analysoinnin ja monimutkaisempien signaalireittien arvioinnin.
Suunniteltu täydelliseen yhteensopivuuteen DSP PC-Toolin kanssa
AMI on kehitetty täydellisesti yhteensopivaksi Audiotec Fischer DSP PC-Tool -ohjelmiston kanssa. Yhdessä ohjelmiston kanssa AMI avaa käyttöön laajat mittaus- ja säätöominaisuudet.
Näihin kuuluvat muun muassa:
- Advanced Input Signal Analyzer (AISA) tehdasasenteisten taajuuskorjausten tunnistamiseen ja korjaamiseen
- aikaviiveiden mittaus ja säätö
- Allpass-suodattimien analysointi
- RTA (Real-Time Analyzer) tarkkoihin taajuusvastemittauksiin
- automaattinen säätö Audiotec Fischerin TuneEQ-algoritmilla
- ATM (Automatic Time Measurement) kaiuttimien aikaviiveiden automaattiseen kalibrointiin
Näin saavutetaan optimaalinen ajoitus ja tarkka äänikuva kaikilla kanavilla.
Valmis käyttöön heti
AMI saa virtansa suoraan USB-liitännästä, joten erillistä virtalähdettä ei tarvita. Tämä tekee laitteesta helposti mukana kuljetettavan ja erittäin helppokäyttöisen.
Pakkaukseen sisältyy laadukas 3 metrin USB-C-kaapeli USB-A-adapterilla, RCA–High Level -signaalisovitin sekä 16 GB USB 3.0 -muistitikku, joka sisältää valmiiksi DSP:n säätöön tarkoitetut mittausraidat.
AMI on yhteensopiva Windows 10- ja 11-, macOS-, Android- ja iOS-käyttöjärjestelmien kanssa. Lisäksi se tukee ASIO-ajureita ammattimaiseen äänentoistokäyttöön.
Plug & Play -periaatteella toimiva AMI on suunniteltu tarkkoihin mittauksiin ja luotettaviin tuloksiin missä tahansa järjestelmässä.
Ominaisuudet
- Mikrofonitulo kaikille kondensaattorimikrofoneille, säädettävä vahvistus ja phantom-virransyöttö
- Linjatulo säädettävällä herkkyydellä (maks. 1 V tai 40 V) matala- ja High Level -signaalien analysointiin
- Stereosignaalin ulostulo RCA- ja optisella digitaaliliitännällä suoraa DSP-toistoa varten
- Loopback-toiminto vaihevasteen ja muiden edistyneiden mittausten suorittamiseen
- USB-virtalähde – erillistä virtalähdettä ei tarvita
- Optimoitu Audiotec Fischer DSP PC-Tool -ohjelmistolle
- Yhteensopiva AISA:n (Advanced Input Signal Analyzer) kanssa tehdasasenteisten Allpass-suodattimien, aikaviiveiden ja taajuuskorjausten tunnistamiseen ja korjaamiseen
- Yhteensopiva RTA:n (Real-Time Analyzer) kanssa tarkkoihin taajuusvastemittauksiin ja automaattiseen taajuuskorjaukseen TuneEQ-algoritmilla
- Tukee ATM-toimintoa (Automatic Time Measurement) kaiuttimien aikaviiveiden automaattiseen kalibrointiin
Valmis käyttöön – kaikki tarvittava mukana
- 3 m USB-C–USB-C-kaapeli USB-A-adapterilla
- RCA–High Level -sovitin
- 16 GB USB 3.0 -muistitikku, jossa valmiit DSP:n säätöön tarkoitetut mittausraidat
- Yhteensopiva Windows 10- ja 11-, macOS-, Android- ja iOS-käyttöjärjestelmien kanssa
- ASIO-ajurituki edistyneisiin äänentoistosovelluksiin
Yhteensopivuus
- DSP PC-Tool 6
- DSP PC-Tool 5
- DSP PC-Tool 4

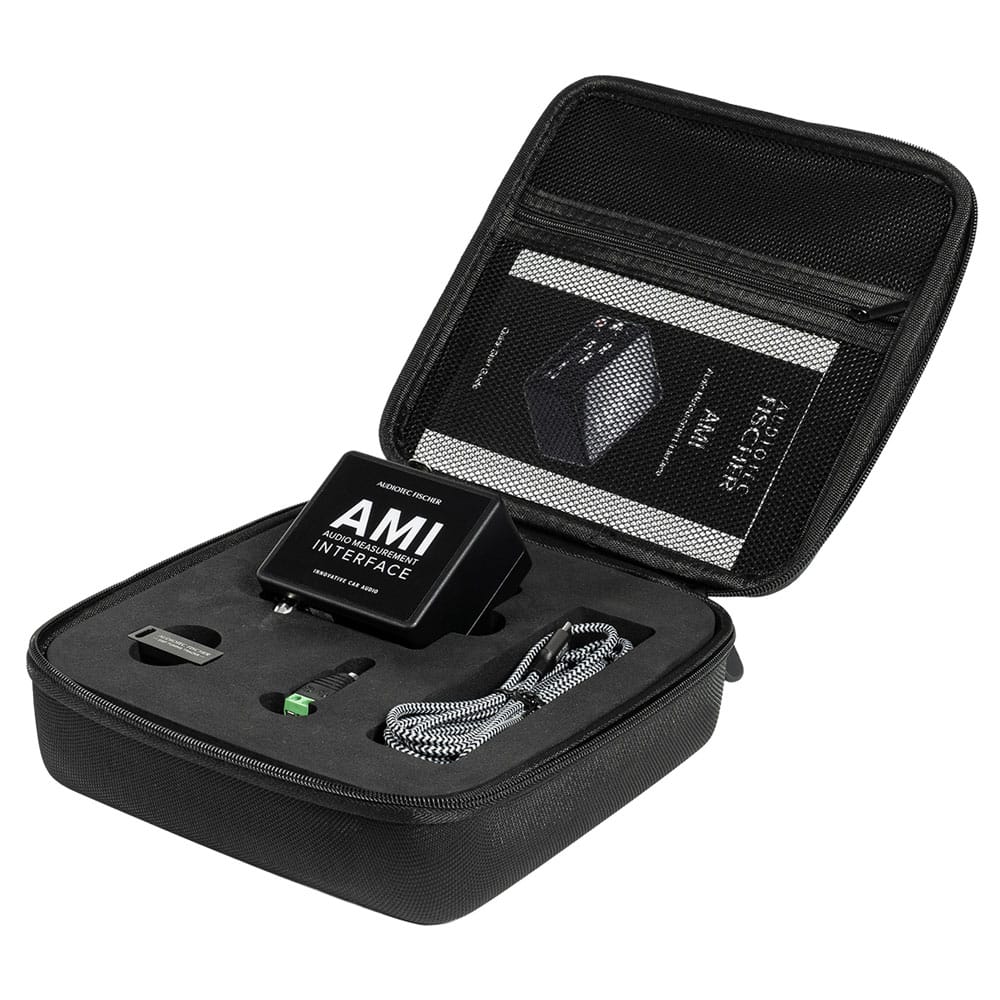

Pakkauksen sisältö
- 1 × AMI (Audio Measurement Interface)
- 1 × 3,0 m USB-C–USB-C-kaapeli USB-A-adapterilla
- 1 × RCA–High Level -sovitin
- 1 × 16 GB USB 3.0 -muistitikku DSP:n säätöön tarkoitetuilla mittausraidoilla
| Technical data | |
| Inputs | 1 x Microphone input 1 x Line input |
| Outputs | 2 x Line output 1 x Optical output (SPDIF) |
| Microphone input specification | |
| Frequency response | 12 Hz – 44 kHz (+/-1 dB) |
| Heräte ulostulon maksimi virta | 200mA |
| Dynamic range | 95 dB (A-weighted) |
| Input sensitivity | 5 – 200 mV |
| Phantom power | Yes (24 Volts) |
| Line input specification | |
| Frequency response | 8 Hz – 44 kHz (+/-1 dB) |
| Dynamic range | 101 dB (A-weighted) |
| Input sensitivity | max. 1 V / max. 40 V |
| Input impedance | 10 kOhms |
| Line output specification | |
| Frequency response | 7 Hz – 44 kHz (+/-1 dB) |
| Dynamic range | 100 dB (A-weighted) |
| Maximum output voltage | 900 mV (RMS) |
| Minimum load | 5 kOhms |
| Loopback function | Yes |
| General specification | |
| Audio sampling rate | 96 kHz / 32 Bit |
| USB power consumption | max. 250 mA |
| Supported operating systems | Windows, macOS, iOS and Android |
