Audiotec Fischer AMI Tuning Kit
AMI Tuning Kit – täydellinen ratkaisu auton signaali- ja akustisiin mittauksiin
AMI Tuning Kit on kattava mittauskokonaisuus, joka yhdistää ammattitason AMI-mittausliitännän ja laadukkaat lisävarusteet. Se sisältää kaiken tarvittavan tarkkoihin sähköisten ja akustisten signaalien mittauksiin nykyaikaisissa DSP-pohjaisissa äänentoistojärjestelmissä.
Valmiiksi koottu kokonaisuus on täydellinen ratkaisu käyttäjille, jotka vaativat maksimaalista tarkkuutta, saumatonta integroitavuutta ja joustavaa liikkuvaa käyttöä. Kokonaisuuden sydän on AMI, joka on suunniteltu toimimaan täydellisesti Audiotec Fischerin DSP PC-Tool -ohjelmiston kanssa. Älykkäät lisävarusteet täydentävät kokonaisuuden erilaisiin todellisen maailman mittaustilanteisiin.
Tarkat akustiset ja signaalimittaukset – missä tahansa
AMI toimii mittauskokonaisuuden keskuksena ja tarjoaa tarvittavat liitännät monipuolisiin sähköisiin ja akustisiin mittauksiin.
Pakettiin sisältyy tunnettu Beyerdynamic MM-1 -mittausmikrofoni. Kyseessä on Saksassa valmistettu tarkasti kalibroitu kondensaattorimittausmikrofoni, joka on optimoitu autokäyttöön ja jonka taajuusvaste on lineaarinen 90° kulmassa.
Erillinen linjatulo säädettävällä herkkyydellä (maks. 1 V tai 40 V) mahdollistaa sekä matala- että High Level -signaalien tarkan analysoinnin.
Stereosignaalin ulostulo on käytettävissä RCA- tai optisen digitaaliliitännän kautta suoraa DSP-toistoa varten. Integroitu Loopback-toiminto mahdollistaa edistyneet mittaukset, kuten tarkan vaihevasteen analysoinnin ja monimutkaisempien signaalireittien arvioinnin.
Suunniteltu täydelliseen yhteensopivuuteen DSP PC-Toolin kanssa
AMI on kehitetty täysin yhteensopivaksi Audiotec Fischerin DSP PC-Tool -ohjelmiston kanssa. Yhdessä ohjelmiston kanssa se mahdollistaa monipuoliset mittaus- ja säätötoiminnot.
Näihin kuuluvat:
- AISA (Advanced Input Signal Analyzer) tehdasasenteisten taajuuskorjausten, aikaviiveiden ja Allpass-suodattimien tunnistamiseen ja korjaamiseen
- RTA (Real-Time Analyzer) tarkkoihin taajuusvastemittauksiin
- automaattinen taajuuskorjaus TuneEQ-algoritmilla
- ATM (Automatic Time Measurement) kaiuttimien aikaviiveiden automaattiseen kalibrointiin
Näin järjestelmän ajoitus ja äänikuva voidaan optimoida tarkasti kaikilla kanavilla.
All-in-one-mittauskokonaisuus laadukkailla lisävarusteilla
AMI:n ja Beyerdynamic MM-1 -mikrofonin lisäksi pakettiin sisältyy kattava valikoima laadukkaita lisävarusteita sujuvaa käyttöä varten:
- 3 m USB-C-kaapeli USB-A-adapterilla
- RCA-kaapeli RCA–High Level -sovittimilla
- Toslink-optinen kaapeli
- XLR-mikrofonikaapeli
- 16 GB USB 3.0 -muistitikku valmiiksi ladatuilla DSP-säätöraidoilla
USB-virtalähteen ansiosta AMI ei tarvitse erillistä virtalähdettä. Kaikki kulkevat kätevästi mukana kestävässä ja kompaktissa kuljetuslaukussa. AMI Tuning Kit tarjoaa maksimaalisen liikkuvuuden ja käyttömukavuuden niin työpajalla kuin suoraan ajoneuvossa.
Ominaisuudet
AMI – Audio Measurement Interface
- Ammattitason mittausliitäntä sähköisten ja akustisten signaalien analysointiin
- Stereo-signaalitulo mikrofonille ja linjasignaalille
- Mikrofonitulo kaikille kondensaattorimikrofoneille, säädettävä vahvistus ja phantom-virransyöttö
- Linjatulo säädettävällä herkkyydellä matala- ja High Level -signaaleille, maks. 1 V tai 40 V RMS

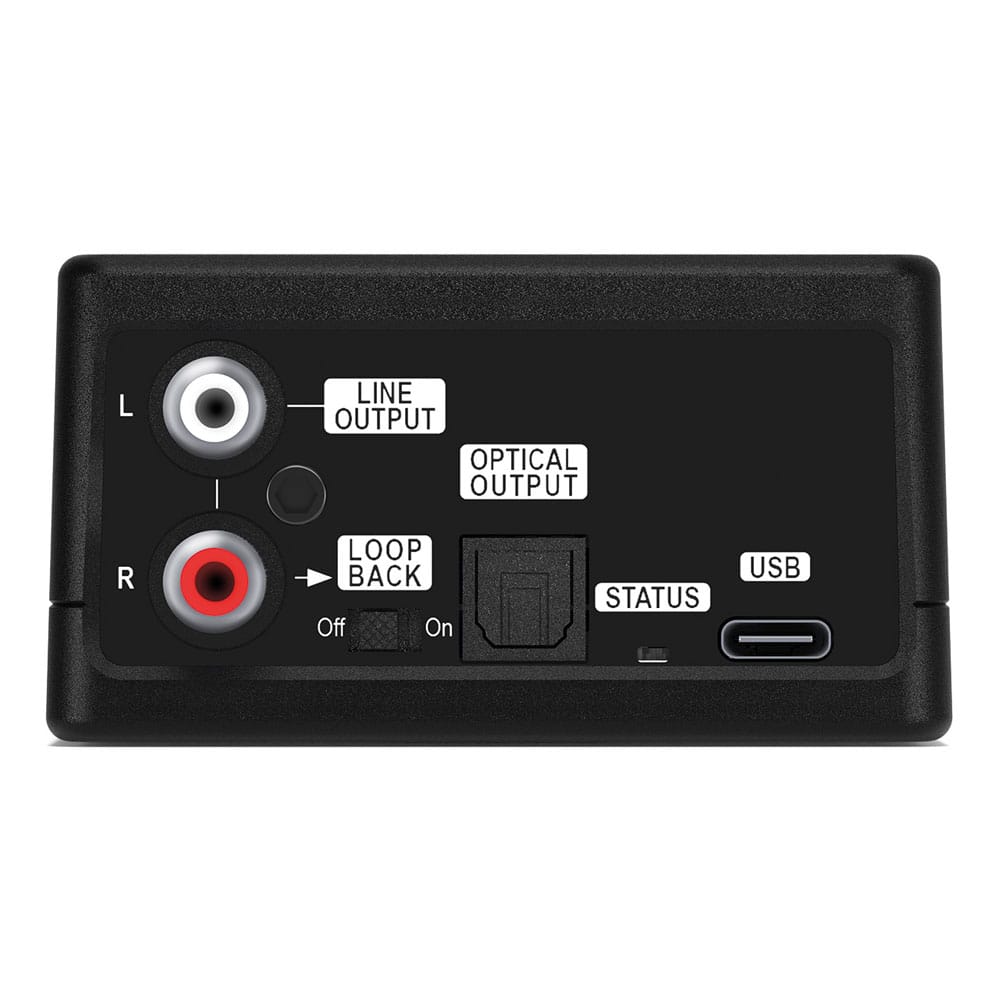

- Stereosignaalin ulostulo RCA- ja optisella digitaaliliitännällä suoraa DSP-toistoa varten
- Loopback-toiminto edistyneisiin mittauksiin, kuten vaihevasteen analysointiin
- USB-virtalähde – erillistä virtalähdettä ei tarvita
Beyerdynamic MM-1 -mittausmikrofoni
- Tarkasti kalibroitu Saksassa valmistettu mittausmikrofoni
- Studiotason kondensaattorimikrofoni
- Vapaakenttäkalibrointitiedostot 0° ja 90° kulmille
- Lineaariseen 90° taajuusvasteeseen optimoitu rakenne tarkkoihin automittauksiin
Optimoitu Audiotec Fischer DSP PC-Toolille
- Yhteensopiva AISA (Advanced Signal Input Analyzer) -toiminnon kanssa
- Tehdasasenteisten Allpass-suodattimien, aikaviiveiden ja taajuuskorjausten analysointi ja korjaaminen
- Highpass- ja Lowpass-suodattimien tunnistus
- RTA (Real-Time Analyzer) akustisiin taajuusvastemittauksiin
- Automaattinen taajuuskorjaus TuneEQ-algoritmilla
- Tarkka taajuus- ja vaihevasteen vertailu
- ATM (Automatic Time Measurement) kaiuttimien aikaviiveiden automaattiseen kalibrointiin
Valmis käyttöön – kaikki tarvittava mukana
Paketti sisältää kaikki tarvittavat kaapelit:
- USB-C-kaapeli
- USB-C–USB-A-adapteri
- RCA-kaapeli
- RCA–High Level -sovitin
- Toslink-optinen kaapeli
- XLR-mikrofonikaapeli
- 16 GB USB 3.0 -muistitikku valmiiksi ladatuilla DSP-säätöraidoilla
- Yhteensopivuus Windows 10- ja 11-, macOS-, Android- ja iOS-käyttöjärjestelmien kanssa
Yhteensopivuus
- DSP PC-Tool 6
- DSP PC-Tool 5
- DSP PC-Tool 4

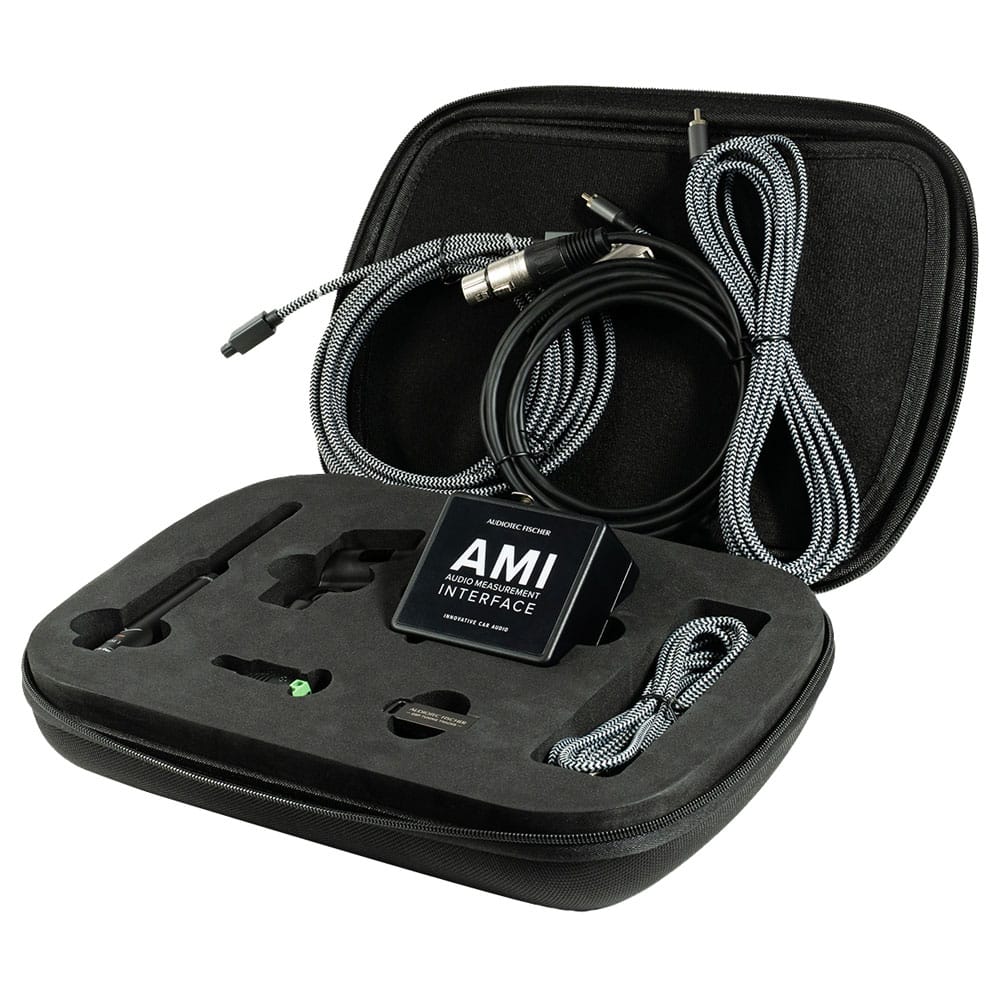

Pakkauksen sisältö
- 1 × AMI (Audio Measurement Interface)
- 1 × Beyerdynamic MM1 -mikrofoni
- 1 × mikrofoniteline kolmijalkaan
- 1 × RCA–High Level -sovitin
- 1 × 16 GB USB 3.0 -muistitikku DSP-säätöraidoilla
- 1 × 3,0 m USB-C–USB-C-kaapeli USB-A-adapterilla
- 1 × 3,5 m optinen Toslink-kaapeli
- 1 × 3,5 m mono-RCA-kaapeli
- 1 × 2,0 m XLR-mikrofonikaapeli
| AMI | |
| Inputs | 1 x Microphone input 1 x Line input |
| Outputs | 2 x Line output 1 x Optical output (SPDIF) |
| Microphone input specification | |
| Frequency response | 12 Hz – 44 kHz (+/-1 dB) |
| Heräte ulostulon maksimi virta | 200mA |
| Dynamic range | 95 dB (A-weighted) |
| Input sensitivity | 5 – 200 mV |
| Phantom power | Yes (24 Volts) |
| Line input specification | |
| Frequency response | 8 Hz – 44 kHz (+/-1 dB) |
| Dynamic range | 101 dB (A-weighted) |
| Input sensitivity | max. 1 V / max. 40 V |
| Input impedance | 10 kOhms |
| Line output specification | |
| Frequency response | 7 Hz – 44 kHz (+/-1 dB) |
| Dynamic range | 100 dB (A-weighted) |
| Maximum output voltage | 900 mV (RMS) |
| Minimum load | 5 kOhms |
| Loopback function | Yes |
| General specification | |
| Audio sampling rate | 96 kHz / 32 Bit |
| USB power consumption | max. 250 mA |
| Supported operating systems | Windows, macOS, iOS and Android |
| Microphone | |
| Transducer principle | Condenser (back-electret) |
| Operating principle | Pressure receiver |
| Frequency response | 20 – 20,000 Hz (50 – 16,000 Hz ± 1.5 dB), diffuse-field equalized |
| Polar pattern | Omnidirectional |
| Sensitivity (0 dB = 1 V/Pa) | 15 mV/Pa (= -36.5 dBV) ± 1 dB |
| Nominal impedance | 160 Ω |
| Nominal load impedance | ≥ 2.2 kΩ |
| Maximum SPL (Sound Pressure Level) | 122 dBSPL at f = 1 kHz, k = 1%, RL = 2.2 kΩ |
| Signal-to-noise ratio (related to 1 Pa) | > 57 dB |
| A-weighted equivalent noise level | Approx. 26 dB(A) |
| Power supply | 12 – 48 V phantom power |
| Current consumption | Approx. 1.9 mA |
| Output | Electronically balanced |
