Match PP-MQS 2.4 Basic
Match PP-MQS 2.4 Basic on modulaarinen liitoskaapeli, jolla viedään kaiutintasoiset signaalit auton alkuperäisen soittimen Quadlock-liitännästä Match DSP-vahvistimen 20-pinniseen SYSTEM CONNECTOR -liitäntään.
Mercedes-Benz, Audi, Seat, Skoda ja Volkswagen

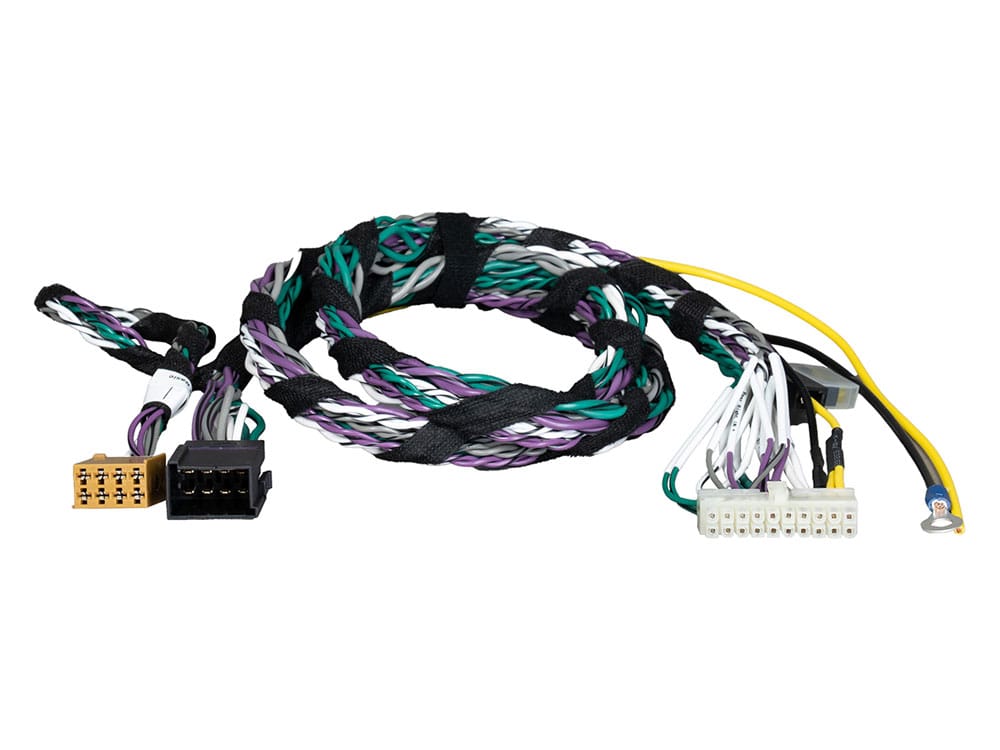

Tämä johtosarja on yhteensopiva Audi, Mercedes-Benz, Seat, Skoda ja Volkswagen mallien kanssa, joiden 52-pinnisessä Quadlock-liittimessä on kaiutinliitännöille irroitettavissa oleva 8-napainen MQS-liitin. Kyseinen liitin on vastaava kuin yllä olevan kuvan ruskea liitin.
Tilaa säästävä ratkaisu
Tämä MQS-liittimillä varustettu on liitoskaapeli on tilaa säästävä ratkaisu, koska soittimen taakse ei tarvitse mahduttaa kahta isokokoista Quadlock-liitintä kuten Match PP-adapterin kanssa.
Virta- ja maajohdot
Tässä johtosarjassa on vapailla johdonpäillä olevat virta- ja maajohdot niitä Match DSP-vahvistin malleja varten joissa virta- ja maa viedään vahvistimelle SYSTEM CONNECTOR -liitännän kautta. Suurimmassa osassa nykyään myynnissä olevista Match DSP-vahvistimista on virralle ja maalle oma POWER INPUT -liitäntänsä.
Liitännät
1 x 20-pinninen MOLEX-liitin Match vahvistinta varten
1 x 8-pinninen naaras MQS-liitin signaalin ottamiseen soittimelta
1 x 8-pinninen koiras MQS-liitin signaalin viemiseen kaiuttimille
1 x Keltainen virtajohto *
1 x Musta maajohto *
* Tarvitaan vain jos virrat viedään vahvistimelle SYSTEM CONNECTOR -liitännän kautta.
Kaapelin pituus 2.0m
