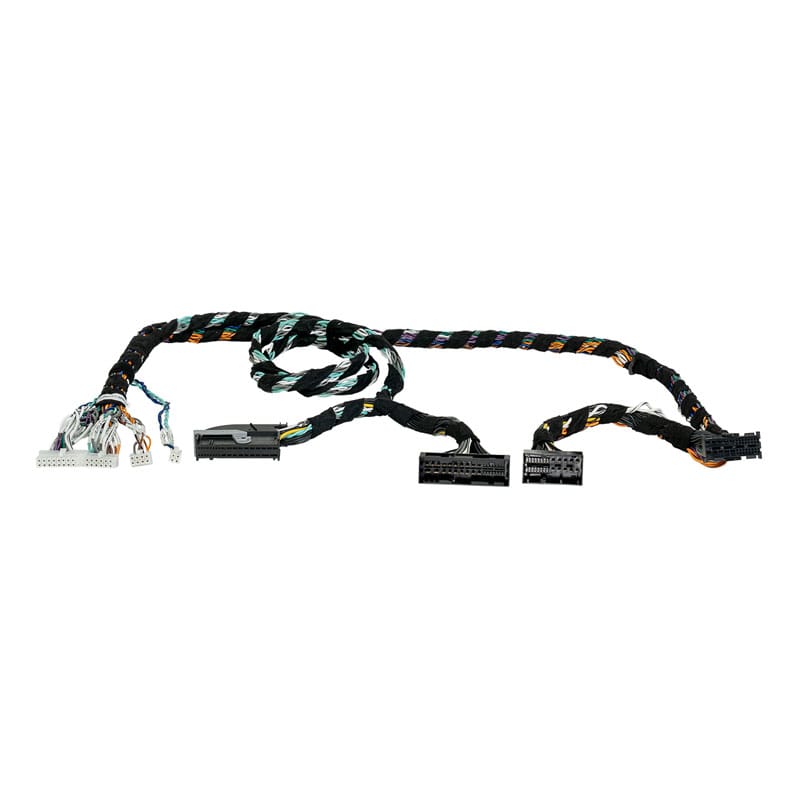

MATCH PP-BMW 1.10RAM-HK
10-kanavainen MATCH PP-BMW 1.10RAM-HK UPGRADE -johtosarja mahdollistaa MATCH UP 10DSP -vahvistimen helpon liittämisen valittuihin BMW i -sarjan malleihin, joissa on tehdasasenteinen Harman Kardon -äänentoistojärjestelmä ja RAM-vastaanotin (Receiver Audio Module).
Johtosarja on tarkoitettu käytettäväksi MATCH UP 10DSP -vahvistimen kanssa, jossa on joko integroitu Extension Card 2.0 – ANALOG IN tai MEC ANALOG IN -moduuli.
Tärkeä huomautus
Ennen järjestelmän ensimmäistä käyttöönottoa UP 10DSP -vahvistimen High Level -kaiutintulojen G & H tulojännitealueen jumpperi on asetettava High Voltage Range -asentoon.
Jumpperin asento: Input G – H 32 V.
Lisätietoja tuloherkkyyden asettamisesta löytyy UP 10DSP MK2 -käyttöohjeen sivulta 25 tai UP 10DSP MK1 -käyttöohjeen sivulta 35.
Ominaisuudet
- Plug & Play -liittimet MATCH UP 10DSP MK2 -vahvistimelle, jossa on integroitu Extension Card 2.0 – ANALOG IN
- Yhteensopiva myös MATCH UP 10DSP MK1 -vahvistimen kanssa, kun siinä on MEC ANALOG IN -moduuli
- BMW-järjestelmäliittimet auton alkuperäisen johtosarjan liittämiseen
- RAM-liitännät auton alkuperäisen johtosarjan ja RAM-vastaanottimen liittämiseen
- Kaapelin pituus 1,0 metriä
- Plug & Play -asennus ilman auton alkuperäisen johtosarjan katkomista
Tekniset tiedot
| Ominaisuus | Tiedot |
|---|---|
| Kaapelin pituus | 1,00 m |
| System Connector | 1 × 20-napainen MOLEX-liitin |
| High Level -tulot E–H | 1 × 8-napainen MOLEX-liitin |
| Kaiutinlähdöt E–J | 1 × 12-napainen MOLEX-liitin |
| MEC ANALOG IN | 1 × 4-napainen MOLEX-liitin |
| BMW RAM | 1 × 42-napainen BMW-järjestelmänaarasliitin |
| BMW RAM | 1 × 42-napainen BMW-järjestelmäurosliitin |
| BMW-järjestelmäliitäntä | 1 × 35-napainen BMW-järjestelmänaarasliitin |
| BMW-järjestelmäliitäntä | 1 × 35-napainen BMW-järjestelmäurosliitin |
Yhteensopivuus
- MATCH UP 10DSP MK2, jossa integroitu Extension Card 2.0 – ANALOG IN
- MATCH UP 10DSP MK1, jossa MEC ANALOG IN
- BMW i -sarjan ajoneuvot, joissa on RAM (Receiver Audio Module)
- Tehdasasenteinen Harman Kardon -äänentoistojärjestelmä
Tarkemmat automallikohtaiset yhteensopivuustiedot löytyvät Audiotec Fischerin Connection Finder -tietokannasta.
Pakkauksen sisältö
1 × MATCH PP-BMW 1.10RAM-HK Plug & Play -johtosarja
